使用 JuiceFS 存储 Elasticsearch 数据

 ·  ☕ 4 分钟

1. 存储方案

三种存储方案：

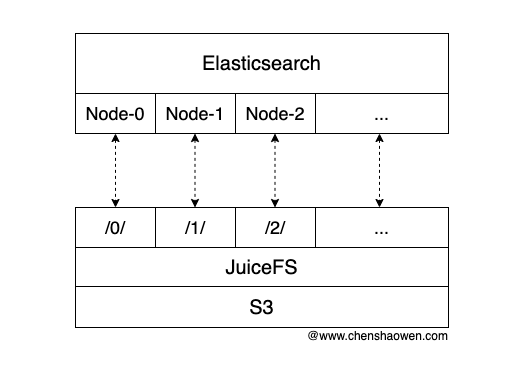

  • 基于目录隔离公用一个 JuiceFS

Elasticsearch 的节点共用一个 JuiceFS，通过子目录挂载不同的 Elasticsearch 节点。

/0/ 对应节点 Node-0
/1/ 对应节点 Node-1
/2/ 对应节点 Node-2

这种方式的好处主要是，易于扩展、配置方便。

  • 基于 JuiceFS 隔离节点数据

Elasticsearch 每个节点都对接一个独立的 JuiceFS，每个节点具有单独的存储后端。

Bucket-0 对应节点 Node-0
Bucket-1 对应节点 Node-1
Bucket-2 对应节点 Node-2

这种方式的好处主要是，可靠性高、性能更好。

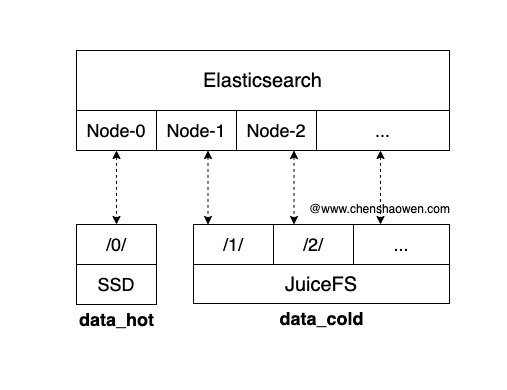

  • 结合 SSD 冷热数据分离

JuiceFS 的性能不及 SSD，采用混合的方式，将热数据放在 SSD 中，冷数据放在 JuiceFS 中，也是一个不错的选择。

这种方式的好处主要是，兼顾成本与性能，但是运维更加复杂。

目前的业务需求是，使用 Elasticsearch 查询一些温冷数据，但数据体量比较大，达到 10 TB 文本数据，能容忍接口响应时间 10 秒，因此采用的是基于目录隔离的方式。

2. 创建 Elasticsearch 所需的 PVC

2.1. 设置环境变量

  • 设置桶的信息
1
2
3
4
5
6

export ACCESS_KEY=xxx
export SECRET_KEY=xxx
export BUCKET=xxx
export ENDPOINT=ks3-cn-beijing-internal.ksyun.com
export BUCKET_ENPOINT=$BUCKET.$ENDPOINT
export PROVIDER=ks3
  • 设置 Redis
1
2

export REDIS_PASSWORD=xxx
export REDIS_ENDPOINT=x.x.x.x:6379/0
  • 设置 Elasticsearch 的 PVC
1
2

export NAMESPACE=xxx
export PVC_NAME=elasticsearch-data-es-jfs-test-es-default-0

这里需要注意 PVC_NAME 是 ECK Operator 根据 Elasticsearch 的 name 生成的。这里创建的 Elasticsearch 名字为 es-jfs-test，所以 PVC_NAME 为 elasticsearch-data-es-jfs-test-es-default-0，表示第一个节点的存储卷。

2.2 格式化 JuiceFS

1
2
3
4
5

juicefs format \
    --storage $PROVIDER \
    --bucket $BUCKET_ENPOINT \
    redis://:$REDIS_PASSWORD@$REDIS_ENDPOINT \
    es-jfs-test

2.3 创建 PVC

  • 创建 Dataset
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

kubectl apply -f - <<EOF
apiVersion: data.fluid.io/v1alpha1
kind: Dataset
metadata:
  name: $PVC_NAME
  namespace: $NAMESPACE
spec:
  accessModes:
    - ReadWriteMany
  mounts:
    - name: es-jfs-test
      mountPoint: "juicefs://0/"
      options:
        bucket: $BUCKET_ENPOINT
        storage: $PROVIDER
      encryptOptions:
        - name: metaurl
          valueFrom:
            secretKeyRef:
              name: es-jfs-test
              key: metaurl
        - name: access-key
          valueFrom:
            secretKeyRef:
              name: es-jfs-test
              key: access-key
        - name: secret-key
          valueFrom:
            secretKeyRef:
              name: es-jfs-test
              key: secret-key
EOF

需要注意 MountPoint 的格式是 juicefs://0/，表示第一个节点。创建第二个节点时，应该修改为 juicefs://1/。

  • 创建 Runtime
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

kubectl apply -f - <<EOF
apiVersion: data.fluid.io/v1alpha1
kind: JuiceFSRuntime
metadata:
  name: $PVC_NAME
  namespace: $NAMESPACE
spec:
  replicas: 1
  juicefsVersion:
    image: juicedata/juicefs-fuse
    imageTag: ce-v1.1.0
  fuse:
    image: juicedata/juicefs-fuse
    imageTag: ce-v1.1.0
    cleanPolicy: OnDemand
  worker:
    resources:
      limits:
        cpu: 15
        memory: 200Gi
  tieredstore:
    levels:
      - mediumtype: SSD
        path: /cache
        quota: 40960   # 40GiB
        low: "0.1"
EOF
  • 创建一个测试的 Pod

创建测试 Pod 不仅仅是为了测试 PVC 能正常挂载，而是提前让 PVC 处理 Bound 状态，避免 Elasticsearch 又重新创建 PVC。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

kubectl apply -f - <<EOF
apiVersion: v1
kind: Pod
metadata:
  name: $PVC_NAME
  namespace: $NAMESPACE
spec:
  containers:
    - name: demo
      image: shaowenchen/demo-ubuntu
      volumeMounts:
        - mountPath: /data/jfs
          name: data
  volumes:
    - name: data
      persistentVolumeClaim:
        claimName: $PVC_NAME
EOF

参考 在 Kubernetes 下创建后端为 JuiceFS 的 PVC

3. 部署 Elasticsearch

下面是一个简易的部署过程。

3.1 安装 ECK Operator

因为最新版本的 ECK Operator 并不支持 Kubernetes v1.26.9，这里安装的是 ECK Operator v2.11.1。

1

kubectl create -f https://raw.githubusercontent.com/shaowenchen/hubimage/main/observation/v2.11.1-eck-crds.yaml

1

kubectl apply -f https://raw.githubusercontent.com/shaowenchen/hubimage/main/observation/v2.11.1-eck-operator.yaml

3.2 部署 Elasticsearch 实例

需要注意的是这里的 count 设置为 1，表示只有一个节点。如果需要使用多个节点，那么需要提前创建对应的 PVC，并且保证其状态为 Bound。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

cat <<EOF | kubectl apply -f -
apiVersion: elasticsearch.k8s.elastic.co/v1
kind: Elasticsearch
metadata:
  namespace: data-center
  name: es-jfs-test
spec:
  version: 8.3.2
  image: hubimage/elasticsearch:8.3.2
  http:
    tls:
      selfSignedCertificate:
        disabled: true
  nodeSets:
  - name: default
    count: 3
    config:
      node.store.allow_mmap: false
    podTemplate:
      spec:
        initContainers:
        - name: sysctl
          securityContext:
            privileged: true
            runAsUser: 0
          command: ['sh', '-c', 'sysctl -w vm.max_map_count=262144']
        - name: install-plugins
          command:
            - sh
            - -c
            - |
              bin/elasticsearch-plugin install --batch https://get.infini.cloud/elasticsearch/analysis-ik/8.3.2
          securityContext:
            runAsUser: 0
            runAsGroup: 0
        containers:
        - name: elasticsearch
          env:
            - name: "ES_JAVA_OPTS"
              value: "-Xms30g -Xmx30g"
          resources:
            requests:
              cpu: 10
              memory: 20Gi
            limits:
              cpu: 50
              memory: 500Gi
EOF

3.3 查看 Elasticsearch 密码

1
2
3

kubectl -n $NAMESPACE get secret es-jfs-test-es-elastic-user -o go-template='{{.data.elastic | base64decode}}'

xxx

默认用户名是 elastic

4. 部署 Metricbeat

为了在 Kibana 中能看到 Elasticsearch 的指标数据，需要部署 Metricbeat。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

kubectl apply -f - <<EOF
apiVersion: beat.k8s.elastic.co/v1beta1
kind: Beat
metadata:
  name: es-jfs-test
  namespace: $NAMESPACE
spec:
  type: metricbeat
  version: 8.3.2
  elasticsearchRef:
    name: es-jfs-test
  config:
    metricbeat:
      autodiscover:
        providers:
          - type: kubernetes
            scope: cluster
            hints.enabled: true
            templates:
              - config:
                  - module: kubernetes
                    metricsets:
                      - event
                    period: 10s
    processors:
    - add_cloud_metadata: {}
    logging.json: true
  deployment:
    podTemplate:
      spec:
        serviceAccountName: metricbeat
        automountServiceAccountToken: true
        # required to read /etc/beat.yml
        securityContext:
          runAsUser: 0
EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

kubectl apply -f - <<EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: metricbeat
rules:
- apiGroups: [""]
  resources:
  - nodes
  - namespaces
  - events
  - pods
  verbs: ["get", "list", "watch"]
- apiGroups: ["batch"]
  resources:
  - jobs
  verbs: ["get", "list", "watch"]
- apiGroups: ["extensions"]
  resources:
  - replicasets
  verbs: ["get", "list", "watch"]
- apiGroups: ["apps"]
  resources:
  - statefulsets
  - deployments
  - replicasets
  verbs: ["get", "list", "watch"]
- apiGroups:
  - ""
  resources:
  - nodes/stats
  verbs:
  - get
- nonResourceURLs:
  - /metrics
  verbs:
  - get
EOF

1
2
3
4
5
6
7

kubectl apply -f - <<EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: metricbeat
  namespace: $NAMESPACE
EOF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

kubectl apply -f - <<EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: metricbeat
subjects:
- kind: ServiceAccount
  name: metricbeat
  namespace: $NAMESPACE
roleRef:
  kind: ClusterRole
  name: metricbeat
  apiGroup: rbac.authorization.k8s.io
EOF

5. 部署 Kibana

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

cat <<EOF | kubectl apply -f -
apiVersion: kibana.k8s.elastic.co/v1
kind: Kibana
metadata:
  namespace: $NAMESPACE
  name: es-jfs-test
spec:
  version: 8.3.2
  count: 1
  image: hubimage/kibana:8.3.2
  elasticsearchRef:
    name: es-jfs-test
  http:
    tls:
      selfSignedCertificate:
        disabled: true
EOF

编辑 Kibana 的 Service 将 type 改为 NodePort。

1

kubectl -n $NAMESPACE edit svc es-jfs-test-kb-http

此时就可以使用上面的 elastic 用户的密码登录 Kibana 了。

6. 查看 JuiceFS 的文件目录

为了直观的查看一下 Elasticsearch 的文件目录，我在测试主机上挂载了上面的 JuiceFS 用于测试验证。

  • 挂载 JuiceFS 到测试主机
1
2
3
4
5
6

juicefs mount -d \
    --storage $PROVIDER \
    --bucket $BUCKET_ENPOINT \
    redis://:$REDIS_PASSWORD@$REDIS_ENDPOINT \
    es-jfs-test \
    /data/ops/es-jfs-test
  • 查看目录结构
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

tree -L 2
.
├── 0
│   ├── indices
│   ├── mytest
│   ├── node.lock
│   ├── nodes
│   ├── snapshot_cache
│   ├── _state
│   └── test
├── 1
│   ├── indices
│   ├── node.lock
│   ├── nodes
│   ├── snapshot_cache
│   └── _state
└── 2
    ├── indices
    ├── node.lock
    ├── nodes
    ├── snapshot_cache
    └── _state

12 directories, 8 files
  • 查看目录大小

部署完成之后，业务就开始导入数据进行测试了。

1
2
3

du -sh 0

284M	0

1
2
3

du -sh 1

322M	1

1
2
3

du -sh 2

324M	2

7. 总结

AI 相关设备的 CPU、Mem 配置都很高，但大家通常又只关注 GPU、NPU 算力卡的使用率。这导致了 AI 算力设备上 CPU、Mem 的使用率很低。

最近有业务需求，使用 Elasticsearch 分词之后，查询大批量的语料数据，但又对成本非常敏感，不愿意使用 SSD 作为 Elasticsearch 的数据存储。

本篇主要是记录使用 JuiceFS 存储对接 Elasticsearch 的过程，希望能够帮忙大家快速使用上。

8. 参考

https://github.com/elastic/cloud-on-k8s/tree/2.11
https://www.elastic.co/guide/en/cloud-on-k8s/2.11/k8s-quickstart.html
