    1. Jenkins X 简介

    Jenkins 依靠庞大的插件生态,占据了目前大部分的企业级 CICD 引擎的份额。但在云原生时代,Jenkins 也暴露出很多的问题,单点服务、磁盘存储、内存占用等。

    Jenkins X 围绕 Kubernetes,提供了一种更适合云原生时代的 DevOps 方式。Jenkins X 不是 Jenkins 的发行版本,准确来说,Jenkins X 是一个应用发布部署的技术栈。

    在研发方面,通过 jx 命令,开发者可以新建仓库、生成应用脚手架、运行流水线、发布部署,最终运行在 Kubernetes 上。Jenkins X 给开发者提供了非常一致的开发体验。

    在部署方面,通过 Terraform 提供的能力,可以在主流云厂商上直接创建集群。除此,Jenkins X Environment 还提供了对多环境的支持,通过定义环境之间的升级规则,各个环境上的应用可以很方便地进行发布、回滚、迁移。Jenkins X 给运维人员带来了极大便利。

    一句话,Jenkins X 是面向云原生的一站式 DevOps 技术栈。

    2. 架构和原理

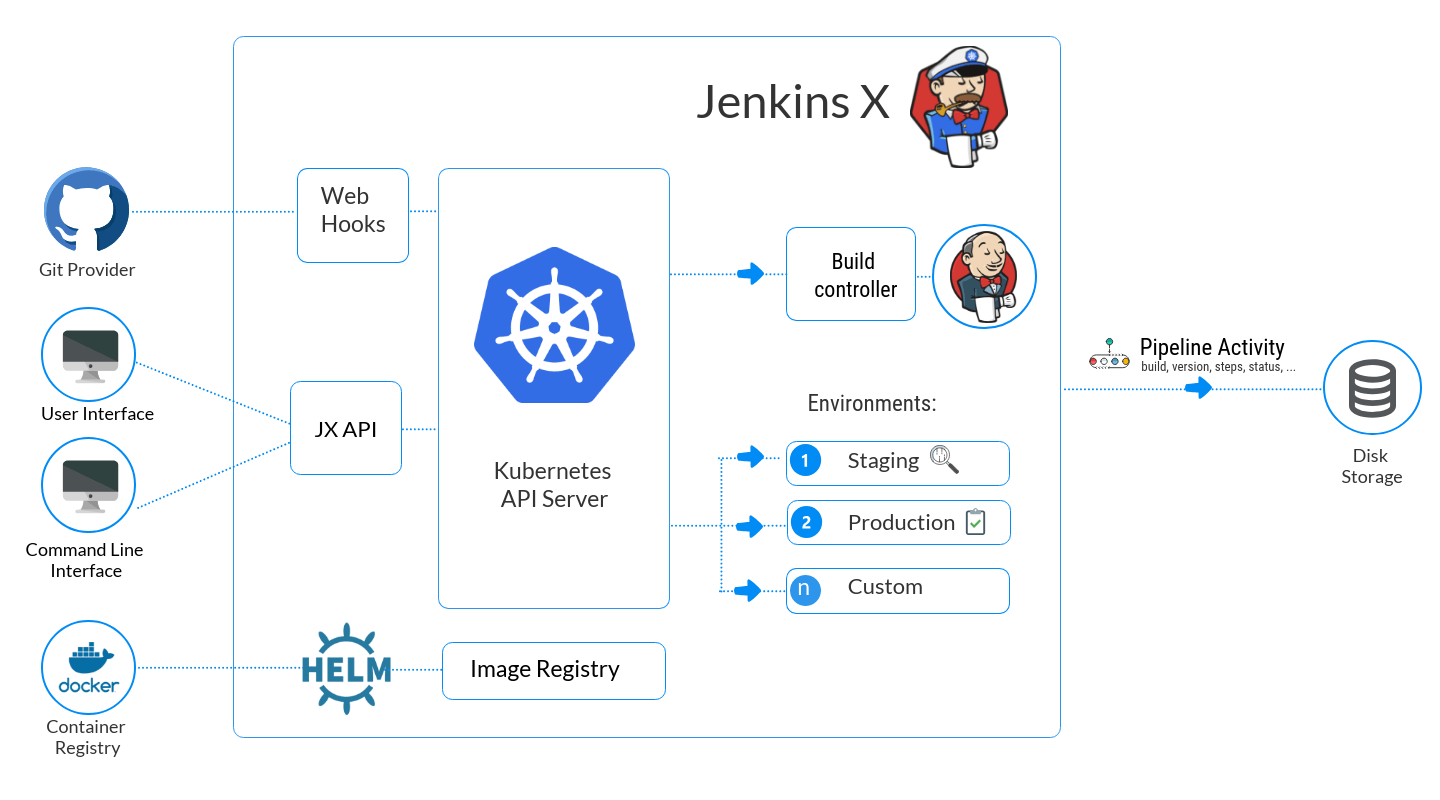

    设计架构:

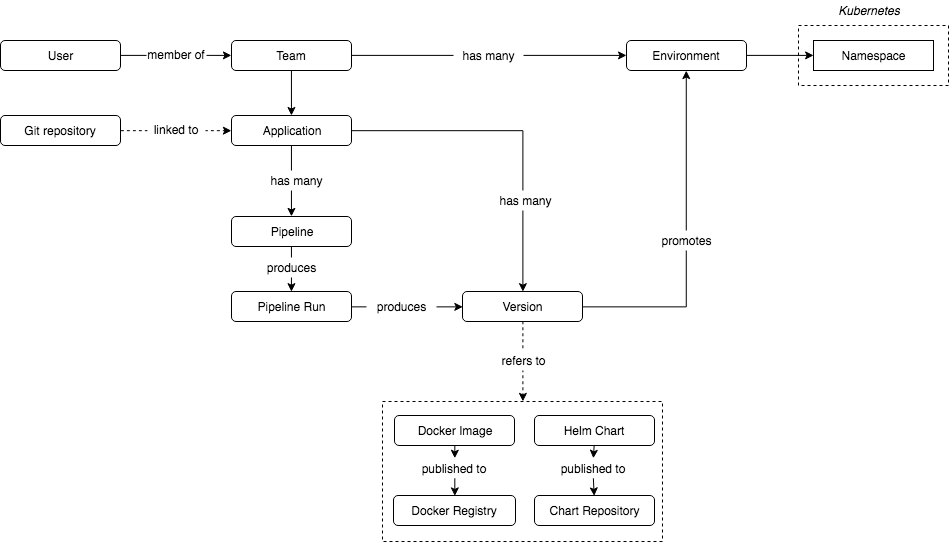

    概念模型:

    上面两张图来自 Jenkins X 官网,通过这两张图可以很快了解 Jenkins X 在做什么,想做什么。Jenkins X 针对的是多环境多版本的多人团队,提供基于 Kubernetes 的应用开发、部署服务。

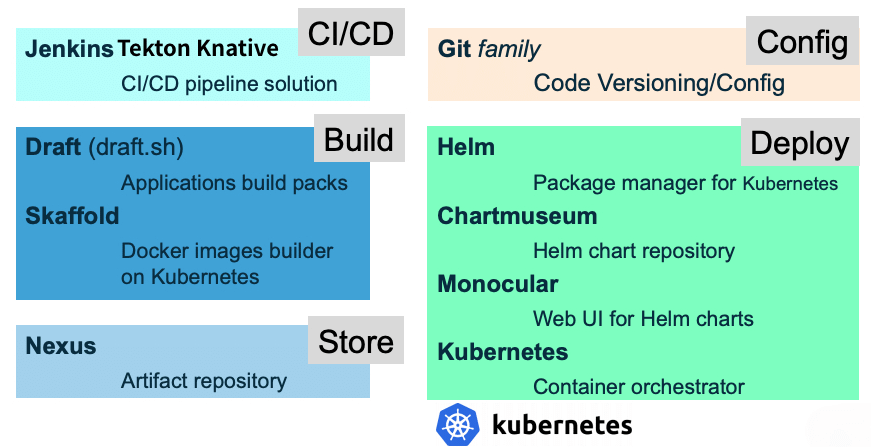

    下面这张图提供了相关组件的概览:

    GitOps - 通过 Git 提交变更、使用 PR 进行授权的资源管理思想。

    数据存储 - Git Repo。GitOps 驱动着 Jenkins X 。Jenkins X 对基础设施、配置、应用的所有变更,都记录在 Git Repo 中。当有 Git 事件发生时,触发 Jenkins X 执行。Jenkins X 只需要关注 Webhook 事件,仅当有 Git 事件发生时,才会动态创建 Pod 执行相应动作。

    事件驱动 - Prow/Lighthouse 。Kubernetes 使用 Prow 用于 ChatOps ,通过标签语义,可以驱动研发流程。但 Prow 严重依赖于 Github ,很难对其他 SCM 进行扩展,为此产生了 Lighthouse 项目。

    应用开发 - Draft/Skaffold 。针对开发者,在 Kubernetes 上开发云原生应用的工具。通过 Draft/Skaffold 完成对应用的初始化、部署,开发者可以很方便地迭代应用代码,在本地或远程 Kubernetes 集群中进行验证。

    发布管理 - Helm 。一款对 Kubernetes 应用进行管理的工具,类似 CentOS 上的 Yum ,Ubuntu 上的 Apt 。使用 Helm 可以实现对应用的部署、升级、回退、删除操作。

    流程编排 - Jenkins/Tekton/Knative 。Tekton 通过 Kubernetes CRD 定义流水线的 CICD 系统。在旧的版本中,可以使用 Jenkins 作为编排引擎,但是 Jenkins X 从今年 3 月份开始已经转向 Tekton 。Tekton 是 Knative 的 build-pipeline 项目前身。Knative 提供了对任务的处理和管理能力。

    包管理仓库 - Nexus 。支持许多主流的软件包格式,Docker、npm、Yum、Maven 等。

    3. 在 Kubernetes 上安装 Jenkins X

    通过 jx create cluster 命令,使用 Terraform 可以直接创建集群,将集群作为配置信息进行管理。

    最新的 Jenkins X (2.1.132)推荐使用 jx boot 命令进行安装,支持 GKE,EKS ,其他 Kubernetes 需要自行检查兼容性。这里是 Jenkins X on Kubernetes 兼容性对照表。我在自建的集群上尝试了下,坑还比较多,可以再等等,或者给社区提交 PR 。下面使用 jx install 命令进行安装。

    3.1 安装要求

    • Kubernetes 版本 > 1.8
    kubectl version

    Client Version: version.Info{Major:"1", Minor:"16", GitVersion:"v1.16.13", GitCommit:"39a145ca3413079bcb9c80846488786fed5fe1cb", GitTreeState:"clean", BuildDate:"2020-07-15T16:18:19Z", GoVersion:"go1.13.9", Compiler:"gc", Platform:"linux/amd64"}
    Server Version: version.Info{Major:"1", Minor:"16", GitVersion:"v1.16.13", GitCommit:"39a145ca3413079bcb9c80846488786fed5fe1cb", GitTreeState:"clean", BuildDate:"2020-07-15T16:10:14Z", GoVersion:"go1.13.9", Compiler:"gc", Platform:"linux/amd64"}

    • 确认开启 RBAC
    kubectl cluster-info dump | grep authorization-mode

                                "--authorization-mode=Node,RBAC",

    • 配置有默认的 Storage Class
    kubectl get sc

    NAME              PROVISIONER        AGE
    local (default)   openebs.io/local   2m

    • 集群 Master 节点 CPU 最少 4 C

    3.2 安装 jx、Git 客户端

    • 安装 Jenkins X 客户端

    这里没有使用 2.x 的版本,而是使用的最后一个 1.x 版本。在后面的文档中,我会继续关注相关的演变。

    curl -L https://github.com/jenkins-x/jx/releases/download/v1.3.1119/jx-linux-amd64.tar.gz | tar xzv
    mv jx /usr/local/bin


    查看版本:

    jx version

    NAME               VERSION
    jx                 1.3.1119
    jenkins x platform 2.0.2375
    Kubernetes cluster v1.16.13
    kubectl            v1.16.13
    helm client        v2.16.10+gbceca24
    helm server        v2.16.10+gbceca24
    git                git version 2.24.1
    Operating System   CentOS Linux release 7.6.1810 (Core)

    • 安装 Git 2.x

    如果使用 Git 1.x 的版本,可能会遇到类似下面的错误:

    FATAL: initialise build packs failed: there was a problem ensuring the branch master has tracking info: git output: error: pathspec 'master' did not match any file(s) known to git.: failed to run 'git checkout master' command in directory '/root/.jx/draft/packs/github.com/jenkins-x-buildpacks/jenkins-x-kubernetes', output: 'error


    解决办法是,进入提示目录,手工拉取。

    cd /root/.jx/draft/packs/github.com/jenkins-x-buildpacks/jenkins-x-kubernetes
    git pull


    更好的方法是,升级 Git 的版本至 2.x ,下面以 CentOS 7 为例:

    yum remove git*
    yum -y install https://packages.endpoint.com/rhel/7/os/x86_64/endpoint-repo-1.7-1.x86_64.rpm
    yum install -y git
    git version

    git version 2.24.1


    3.3 测试集群是否满足要求

    在安装完 jx 命令之后,可以使用下面的命令进行检测:

    jx compliance run

    jx compliance status


    大约需要运行几十分钟,运行下面的命令可以看到最终的执行结果:

    jx compliance results


    最后删掉相关负载:

    jx compliance delete


    3.4 安装 Jenkins X 服务端

    Jenkins X 内置的服务组件依赖 Ingress ,可以根据文档 使用 Helm 安装 Ingress 提前安装。

    • 开始安装
    jx install --verbose


    接着会有一系列交互:

    ? Cloud Provider kubernetes
    ...
    > [x]  helm
      [x]  kubectl
    ...
    ? Please enter the name you wish to use with git:  shaowenchen
    ? Please enter the email address you wish to use with git:  [email protected]
    ...
    ? Would you like wait and resolve this address to an IP address and use it for the domain? Yes
    ...
    ? Domain dev.chenshaowen.com
    ...
    ? github.com username: shaowenchen
    ...
    Please click this URL and generate a token
    https://github.com/settings/tokens/new?scopes=repo,read:user,read:org,user:email,write:repo_hook,delete_repo

    ? API Token: *****************************************
    ? Select Jenkins installation type: Serverless Jenkins
    ? Pick default workload build pack:  Kubernetes Workloads: Automated CI+CD with GitOps Promotion
    Jenkins X installation completed successfully
    INFO[0094]

        ********************************************************

             NOTE: Your admin password is: Sr5!8LZz!QfMD84KBZWR

        ********************************************************

    • 设置 Ingress Controller

    如果使用 Jenkins X 提供的 Ingress Controller 则需要提供 LB 或者手工增加 externalIPs 。下面将 externalIPs 设置为机器 eth0 的 IP ,绑定 EIP 之后,将域名解析到 EIP 即可访问服务。

    kubectl -n kube-system edit svc jxing-nginx-ingress-controller

    spec:
      externalIPs:
      - 192.168.13.74

    • 查看服务
    kubectl get ingress -n jx

    NAME              HOSTS                                    ADDRESS         PORTS   AGE
    chartmuseum       chartmuseum.jx.dev.chenshaowen.com       192.168.13.74   80      2m
    docker-registry   docker-registry.jx.dev.chenshaowen.com   192.168.13.74   80      2m
    nexus             nexus.jx.dev.chenshaowen.com             192.168.13.74   80      2m


    如果没有可控的公网域名,在安装过程中,可以选择 nip.io 提供的域名,通过本地配置 hosts 进行访问:

    x.x.x.x chartmuseum.jx.192.168.13.74.nip.io
    x.x.x.x docker-registry.jx.192.168.13.74.nip.io
    x.x.x.x nexus.jx.192.168.13.74.nip.io


    3.6 安装插件

    Jenkins X 通过 Helm Chart 管理插件和应用,在 jenkinx-x/jx 仓库中可以查看已经集成的插件。通过 jx 命令,可以很方便地安装相关的插件,下面是部分插件列表。

    • ambassador - Create an ambassador addon
    • anchore - Create the Anchore addon for verifying container images
    • environment - Create an Environment Controller to handle webhooks and promote changes from GitOps
    • flagger - Create the Flagger addon for Canary deployments
    • gitea - Create a Gitea addon for hosting Git repositories
    • gloo - Create a Gloo and Knative Serve addon for creating serverless applications
    • ingress - Create an Ingress Controller to expose services outside of your remote Staging/Production cluster
    • istio - Create the Istio addon for service mesh
    • kubeless - Create a kubeless addon for hosting Git repositories
    • owasp-zap - Create the OWASP Zed Attack Proxy addon for dynamic security checks against running apps
    • pipeline-events - Create the pipeline events addon
    • prometheus - Creates a prometheus addon
    • prow - Create a Prow addon

    这里安装 Prow 用于 ChatOps

    jx create addon prow -n jx

    kubectl get ingress -n jx

    NAME                HOSTS                                      ADDRESS         PORTS   AGE
    chartmuseum         chartmuseum.jx.dev.chenshaowen.com         192.168.13.74   80      2m
    deck                deck.jx.dev.chenshaowen.com                192.168.13.74   80      2m
    docker-registry     docker-registry.jx.dev.chenshaowen.com     192.168.13.74   80      2m
    hook                hook.jx.dev.chenshaowen.com                192.168.13.74   80      2m
    nexus               nexus.jx.dev.chenshaowen.com               192.168.13.74   80      2m
    tide                tide.jx.dev.chenshaowen.com                192.168.13.74   80      2m


    3.5 卸载 Jenkins X

    jx uninstall
    rm -rf /root/.jx


    4. Jenkins X 使用

    4.1 环境管理

    • 查看环境
    jx get env

    NAME       LABEL       KIND        PROMOTE NAMESPACE     ORDER CLUSTER SOURCE                                                             REF PR
    dev        Development Development Never   jx            0
    staging    Staging     Permanent   Auto    jx-staging    100           https://github.com/shaowenchen/environment-antdisco-staging.git
    production Production  Permanent   Manual  jx-production 200           https://github.com/shaowenchen/environment-antdisco-production.git


    Jenkins X 在 Git Repo 中对基础设置进行存储,通过 PR 进行修改管理。

    • 删除环境
    jx delete env dev

    • 创建环境
    jx create env env-name


    4.2 应用开发

    • 创建应用
    jx create quickstart

    ? Do you wish to use shaowenchen as the Git user name? Yes
    ? Which organisation do you want to use? shaowenchen
    ? Enter the new repository name:  jx-quickstart-demo
    ? select the quickstart you wish to create jx-quickstart-demo
    INFO[0035] Pushed Git repository to https://github.com/shaowenchen/jx-quickstart-demo
    INFO[0051] Creating GitHub webhook for shaowenchen/jx-quickstart-demo for url http://hook.jx.dev.chenshaowen.com/hook


    也可以直接从线上或者本地导入应用

    jx import --url https://github.com/shaowenchen/jx-quickstart-demo.git

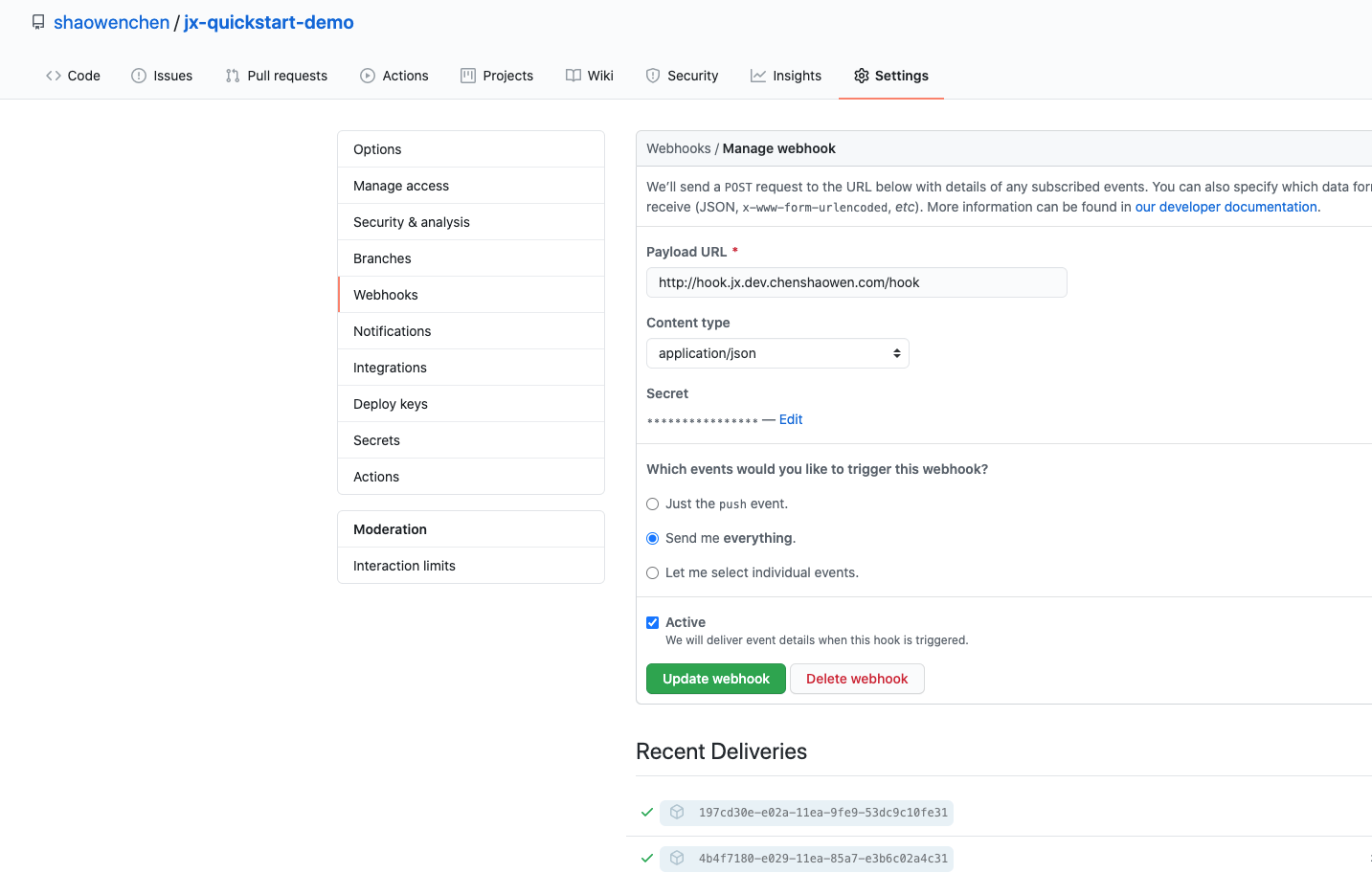

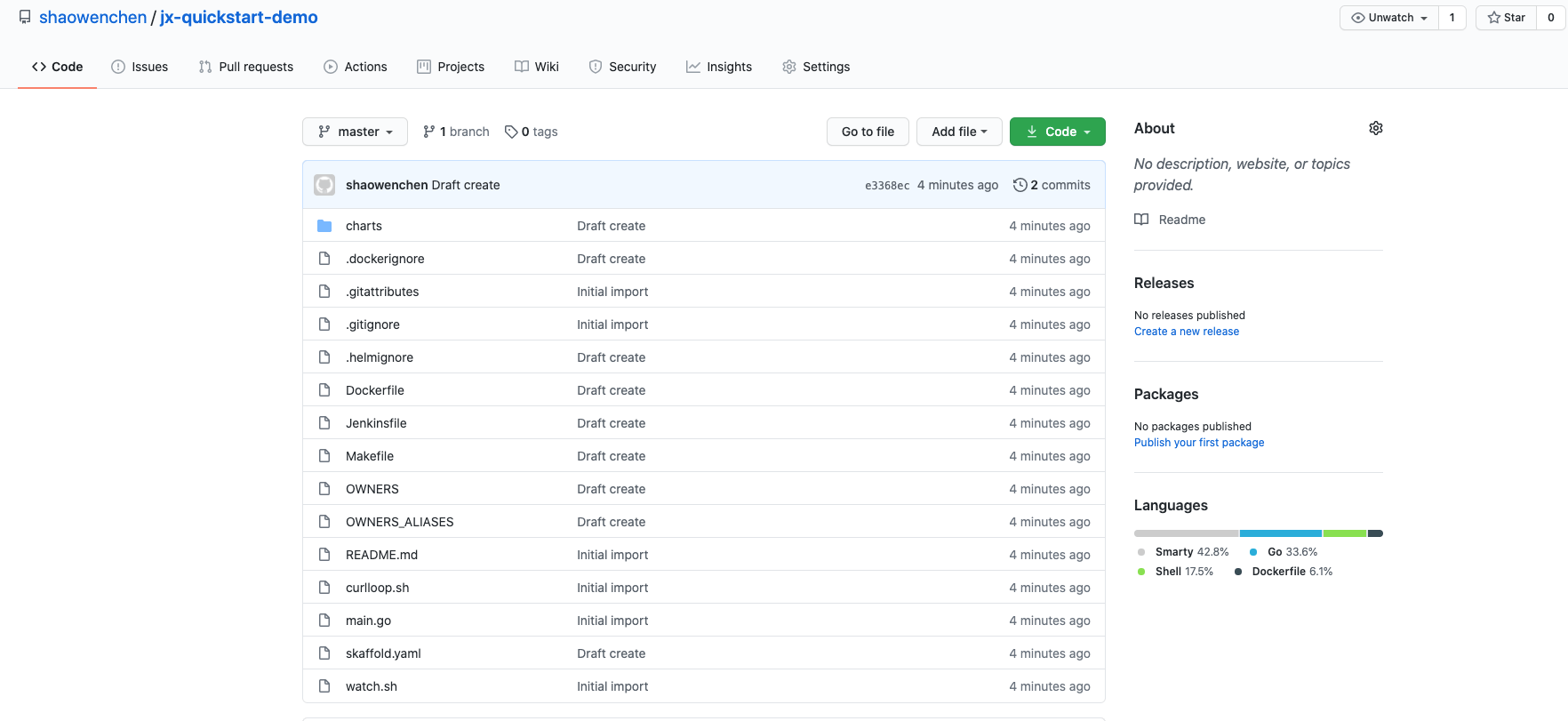

    在页面上可以看到初始化的仓库和 Webhook 配置信息。
