    本文同样适用于接入 ARM、MIPS 架构,FreeBSD、Windows 系统的物理机,如果 Jenkins 能连上构建机,可以跳过 Frp 部分。

    1. 遇到的问题

    在以 Kubernetes 为基础设施的场景下,Jenkins 构建流水线时,将为每一条流水线单独创建一个 Pod 用于构建。Pod 中的容器环境可以根据需要自定义设置,扩展非常方便,能够满足绝大多数的需求。

    其中有一个特例,那就是构建苹果生态链的应用,例如 IOS、OS X 应用。由于没有 OS X 的容器镜像,只能采用物理机进行构建。还有一种方式是,将 OS X 安装在虚拟机中,将虚拟机接入 Jenkins 进行构建,当然也可以直接导入其他人共享的 OS X VM 。

    这都会遇到一个问题,那就是 Jenkins Master 无法直接访问 OS X 系统,网络不通,无法添加 OS X 的构建节点。

    本篇主要是以 Frp 作为穿透工具,打通网络,对 IOS 应用、OS X 应用提供 Jenkins 流水线构建的解决方案。

    2. 解决方案

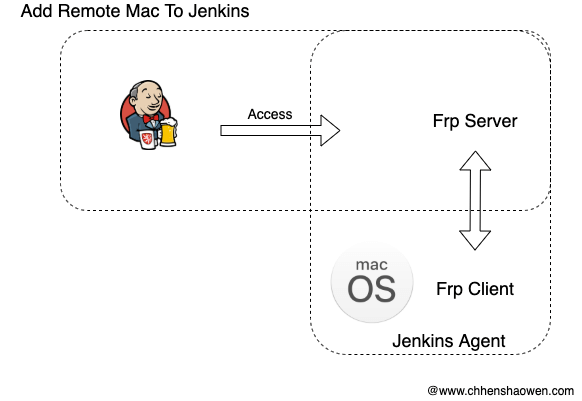

    如下图,通过 Frp 可以打通 Jenkins 与物理机之间的网络。

    • 第一步,需要将 Frp 的 Server 端部署到 Jenkins Master 可以直接访问的环境上,这些环境包括物理机、VM、容器环境。
    • 第二步,在 Mac 物理机上运行 Frp Client ,将 OS X 的 SSH 服务暴露在 Frp Server 上。
    • 第三步,在 Jenkins 上添加 OS X 节点,使用 Label 选择 Mac 机器进行构建。

    3. 配置相关组件

    3.1 OS X 系统配置

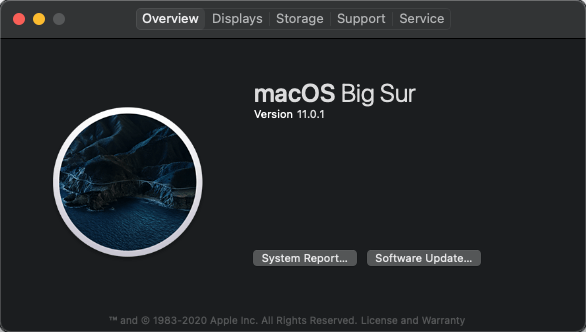

    下图是我测试的 OS X 系统版本:

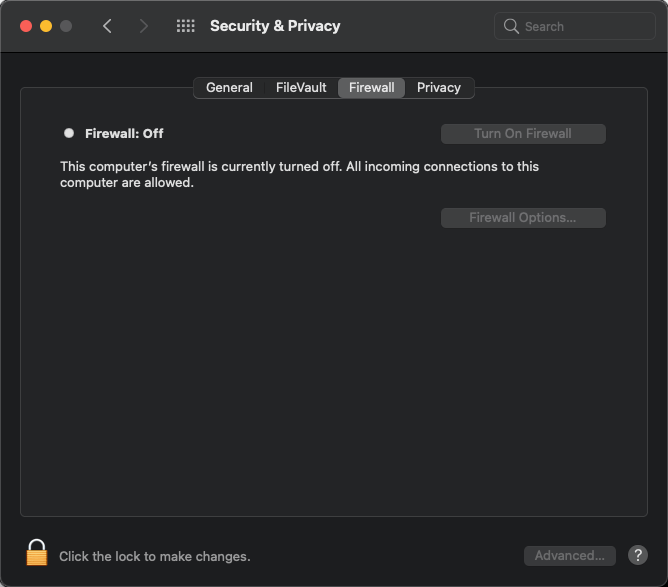

    • 关闭防火墙

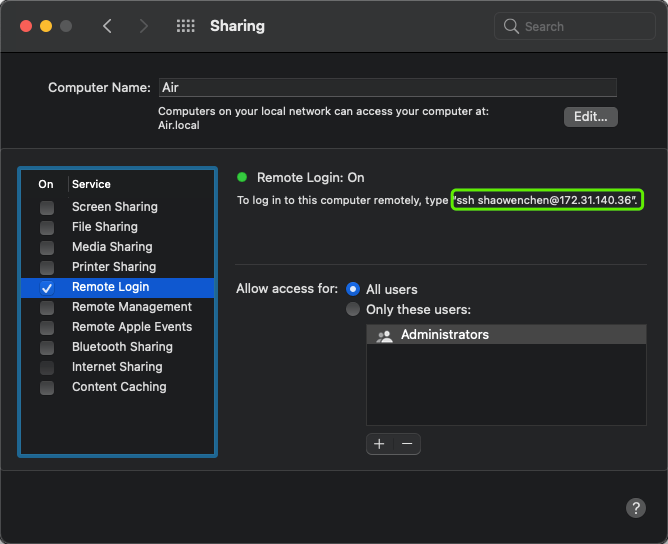

    • 在系统设置中,找到【Sharing】,打开 Remote Login

    这一步是为了 Jenkins Master 能够远程登录到 OS X 上。这里的 172.31.140.36 是内网的 IP,Jenkins 无法直接访问。

    3.2 搭建并配置 Frp 服务

    Frp 服务端和客户端的配置,请参考文档 使用 frp 将本地服务发布到公网

    下面贴出的是客户端的配置:

    [common]
    server_addr = 139.198.120.81
    server_port = 5443
    token = xxxxxxxxxxxx

    [ssh]
    type = tcp
    local_ip = 127.0.0.1
    local_port = 22
    remote_port = 2222


    这里将本地的 OS X 的 22 端口映射到公网 139.198.120.81:2222 上。

    执行命令启动 Frp 客户端。如果是生产环境,需要托管这个服务。

    ./frpc -c ./frpc.ini

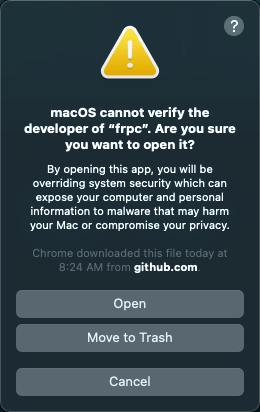

    启动之后,会弹框报错,截图如下:

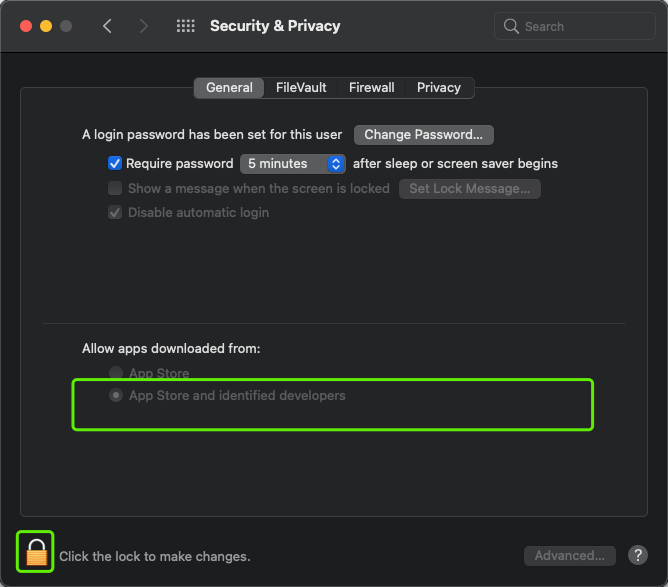

    需要去系统设置->安全与隐私中,解锁运行权限,再运行 Frp 。下图中,由于已经允许,因此并没有出现 Frp 相关的提示字样。

    再次执行 ./frpc -c ./frpc.ini ,弹框会新增 Open 选项。

    点击 Open 之后,可以看到 Frp 客户端已经正常运行。

    2020/11/22 08:59:06 [I] [service.go:288] [97da648b05e7e343] login to server success, get run id [97da648b05e7e343], server udp port [0]
    2020/11/22 08:59:06 [I] [proxy_manager.go:144] [97da648b05e7e343] proxy added: [ssh]
    2020/11/22 08:59:06 [I] [control.go:180] [97da648b05e7e343] [ssh] start proxy success


    3.3 Jenkins 新增节点配置

    Jenkins 中的配置主要分为如下几步:

    1. 进入 Jenkins 后台的节点管理页面

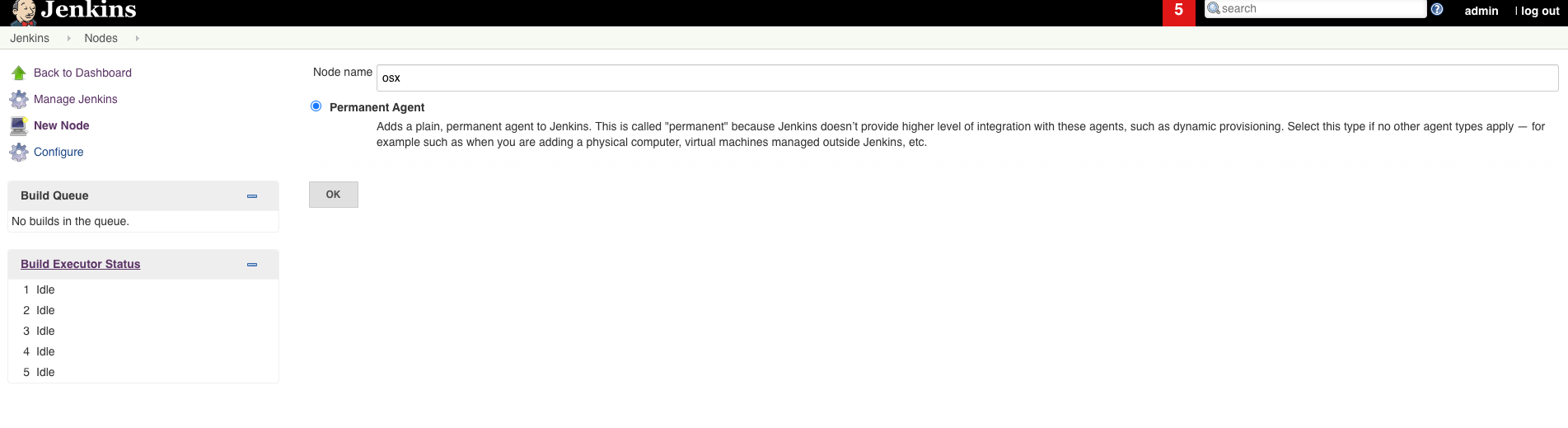

    1. 新增 OSX 节点,勾选 Permanent Agent

    1. 配置节点信息

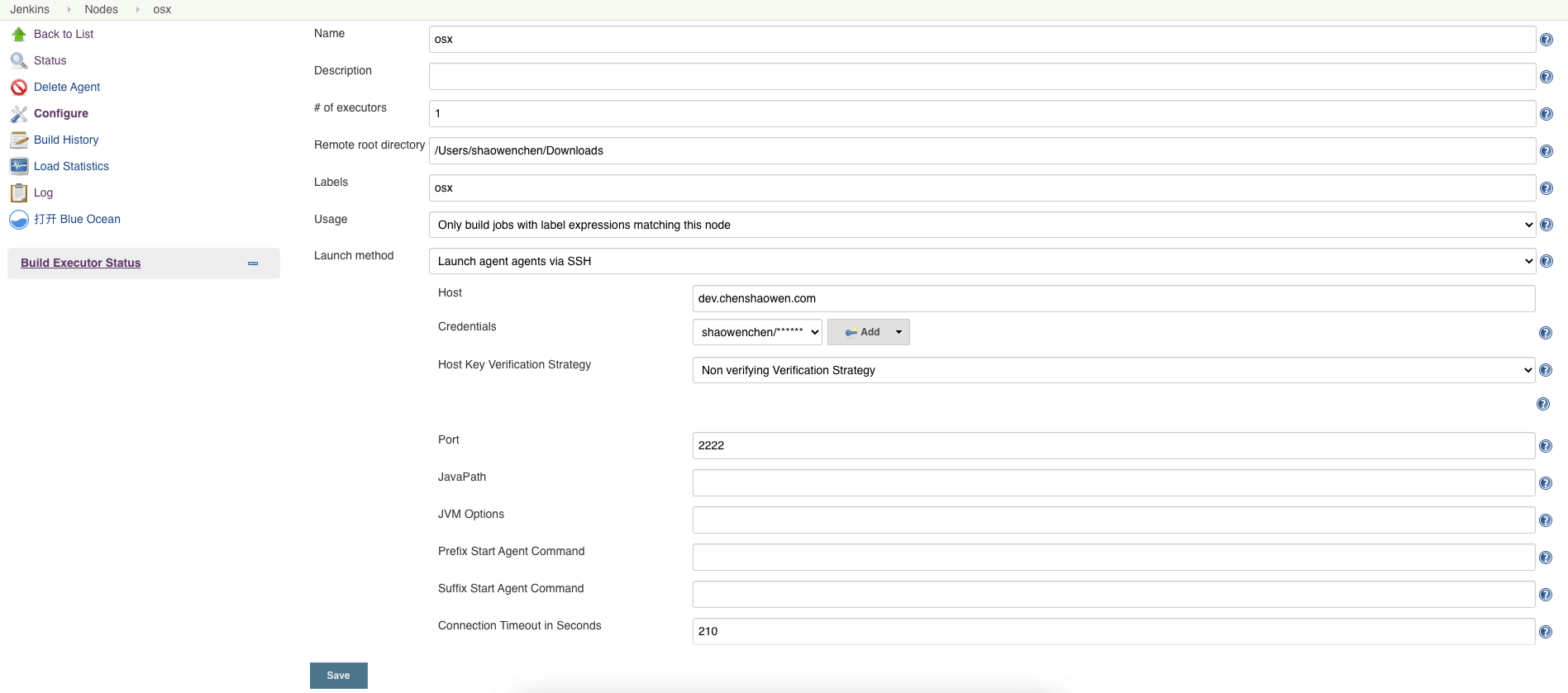

    如图进行配置,Host 设置为 Frp Server 的地址,点击【高级】,可以配置 SSH 的端口号为 2222 。

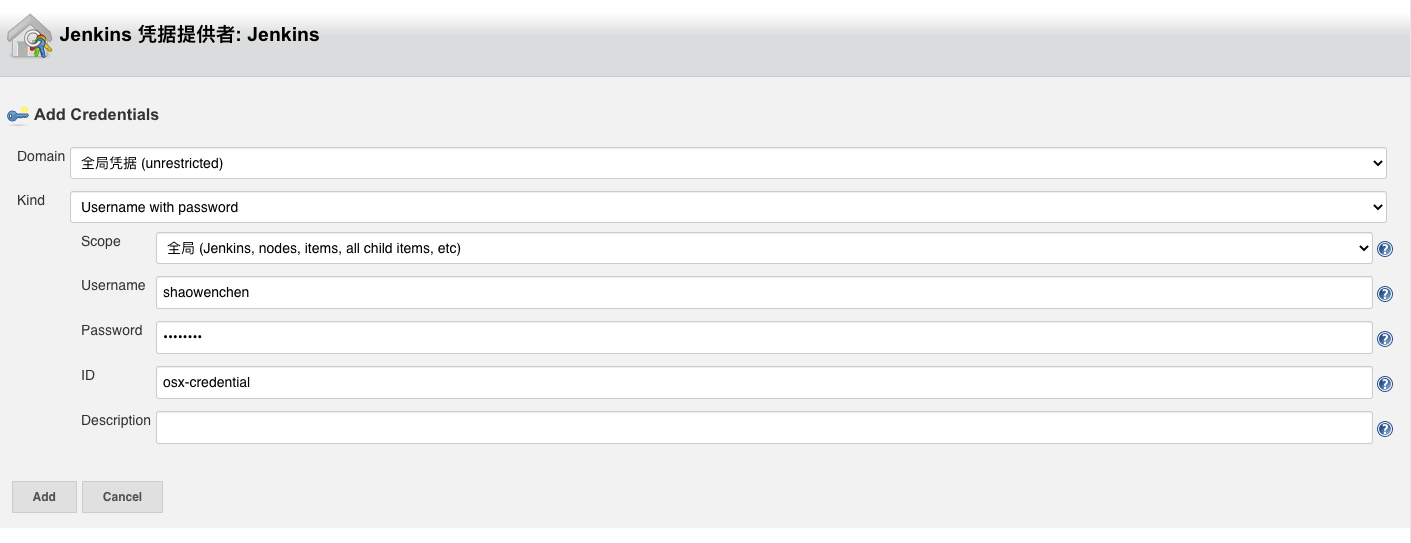

    这里需要添加一个凭证,用于登录 OS X 。为了简便,我直接使用的是账户和密码。如果对安全有较高要求,可以使用 SSH Key 进行认证。

    1. 启动节点并查看节点列表

    上一步完成之后,节点默认会直接启动,也就是初始化节点,运行一个进程,用于与 Master 通信。

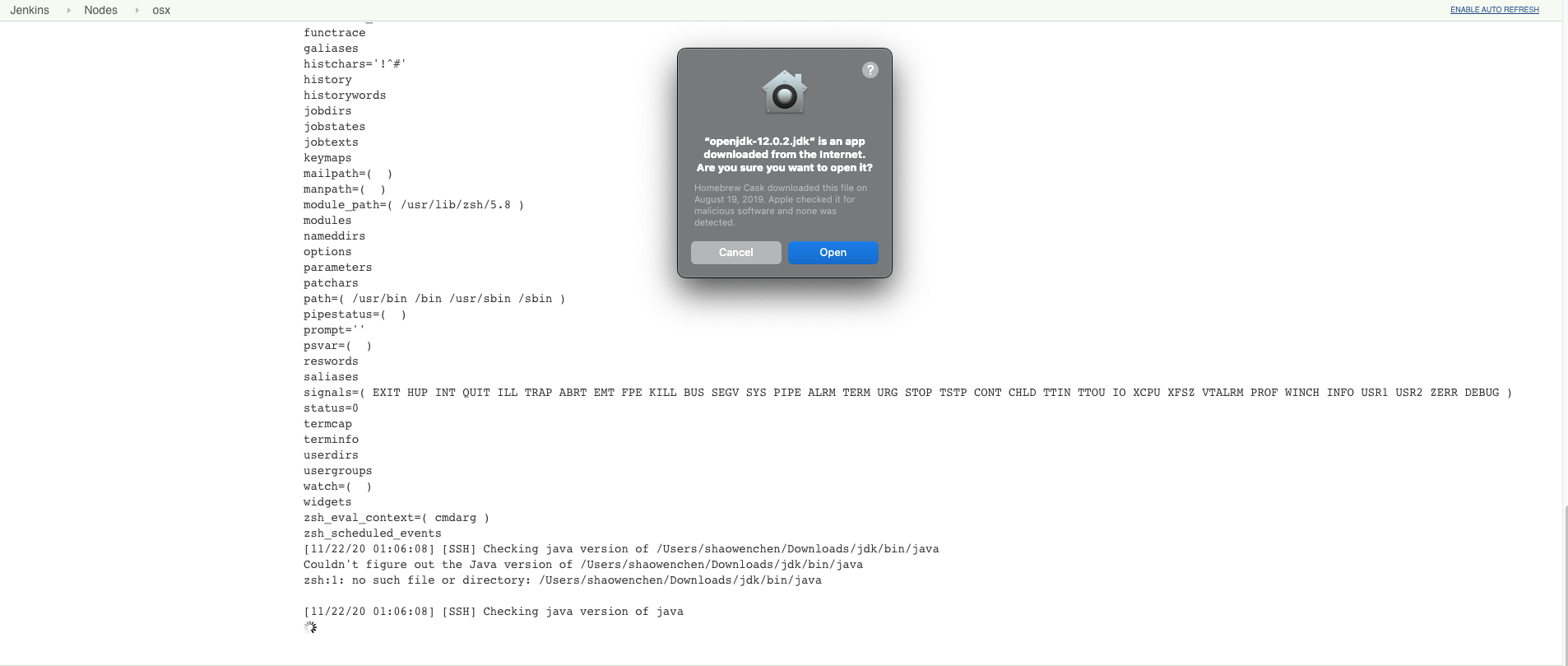

    在初始化的过程中,在 OS X 系统上,会出现授权的弹框。如下图,点击 Open

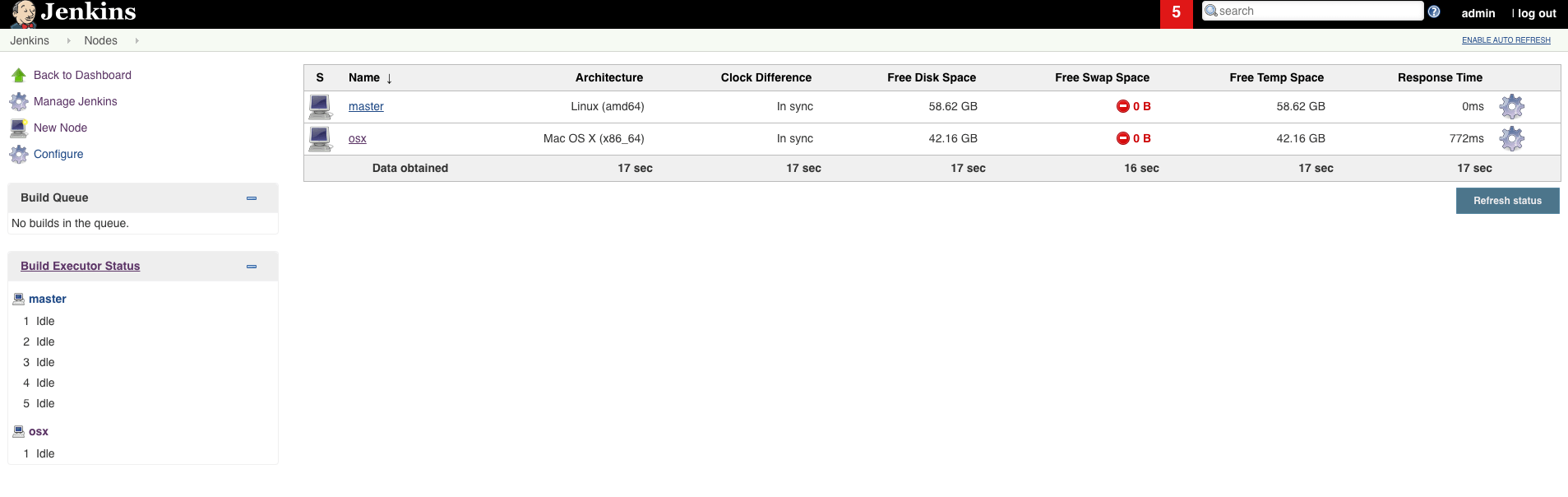

    返回节点列表页面,将会看到 OS X 节点。

    1. 查看 Mac 物理机上初始化文件

    回到 OS X 上,可以看到工作目录下面,初始化了一系列文件。

    cd /Users/shaowenchen/Downloads

    tree -L 3

    .
    ├── remoting
    │   ├── jarCache
    │   └── logs
    │       ├── remoting.log.0
    │       └── remoting.log.0.lck
    ├── remoting.jar
    └── support
        └── all_2020-11-22_01.07.11.log


    4. 测试流水线

    创建自由风格的流水线,粘贴如下内容:

    pipeline {
      agent {
        node {
          label 'osx'
        }

      }
      stages {
        stage('get env info') {
          steps {
            sh 'uname -a'
          }
        }
      stage('upload file') {
            steps {
                sh "echo `date` >> newfile.txt"
            }
       post {
        success {
            archiveArtifacts 'newfile.txt'
          }
        }
        }
      }
    }

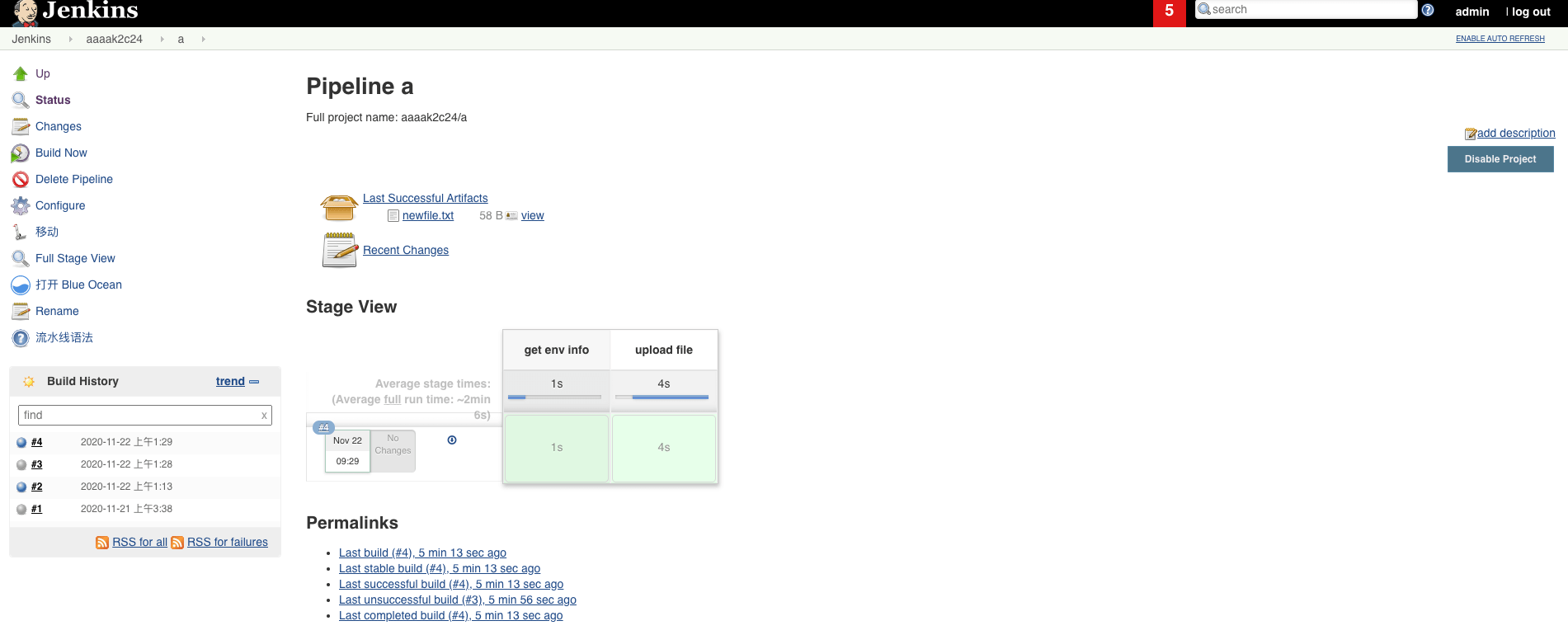

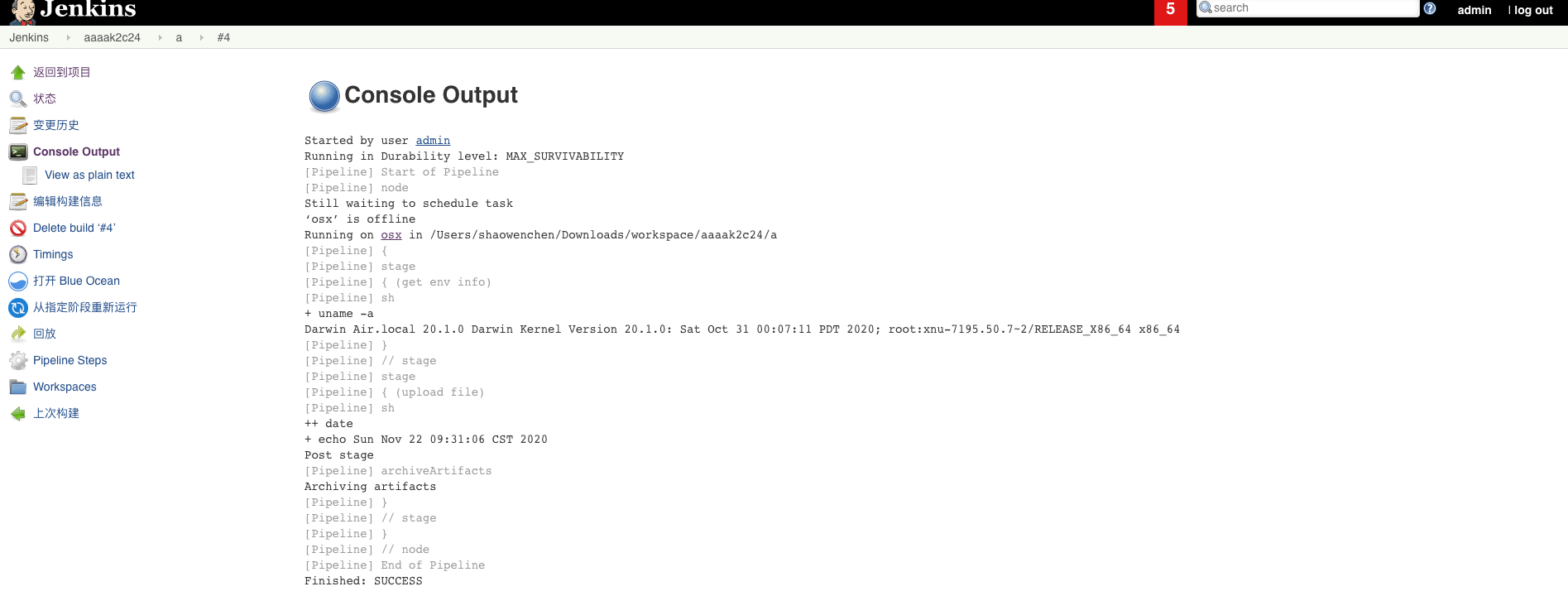

    执行完成之后,可以看到如下结果:

    在 OS X 的工作目录中,可以查看到相关的工作目录和文件:

     tree -L 3
    .
    ├── newfile.txt
    ├── remoting
    │   ├── jarCache
    │   └── logs
    │       ├── remoting.log.0
    │       ├── remoting.log.0.1
    │       ├── remoting.log.1
    │       ├── remoting.log.2
    │       └── remoting.log.3
    ├── remoting.jar
    ├── support
    │   ├── all_2020-11-22_01.07.11.log
    │   ├── all_2020-11-22_01.30.36.log
    │   └── all_2020-11-22_01.35.10.log
    └── workspace
        ├── aaaak2c24
        │   ├── a
        │   └── [email protected]
        ├── osx
        └── [email protected]


    从结果看,流水线在 OS X 执行命令之后,归档了构建产物,符合预期。这里如果是 IOS 构建,只需要在 OS X 系统上安装 XCode 工具,在流水线中执行构建,归档之后,同样能下载到 IOS 安装包。
