    1. Kata 解决什么问题

    安全性和隔离性是 Kata Container 显著区别于 Docker Container 的地方。

    Kata Container 来源于 Intel Clear Containers 和 Hyper runV 项目的合并。Intel Clear Containers 借助 Intel VT-x 技术使用轻量级虚拟机提供容器,解决安全性问题,同时性能优异。而 Hyper runV 对标的是 Docker 的 runc ,提供容器的运行时,遵循 OCI runtime 规范。

    2. Kubernetes 中的 Kata

    2.1 OCI 和 CRI-O

    OCI 标准是为了避免容器标准被 Docker 独家挟持而出现的。

    CRI 标准将 Kubelet 与运行时解耦,实现 CRI 标准的容器管理程序都可以用于 Pod 创建。

    CRI-O 插件同时实现了 CRI 和 OCI 标准,可以用于替换 Containerd 直接与 runV 等 OCI runtime 对接。

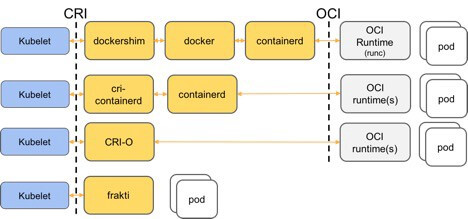

    如下图:

    2.2 Kata 与 Containerd

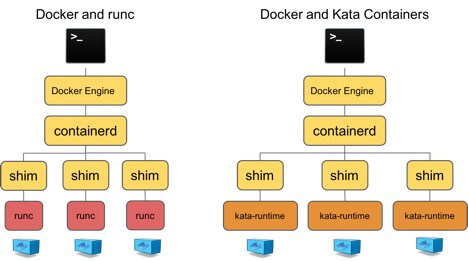

    为了兼容 OCI 标准,Docker 将管理运行时的功能从 Docker Daemon 中剥离出来,形成了 Containerd 。在运行容器时,可以不用 Docker 的 runc ,而替换为 kata-runtime 。

    2.3 Kata 与 Kuberntes 的集成

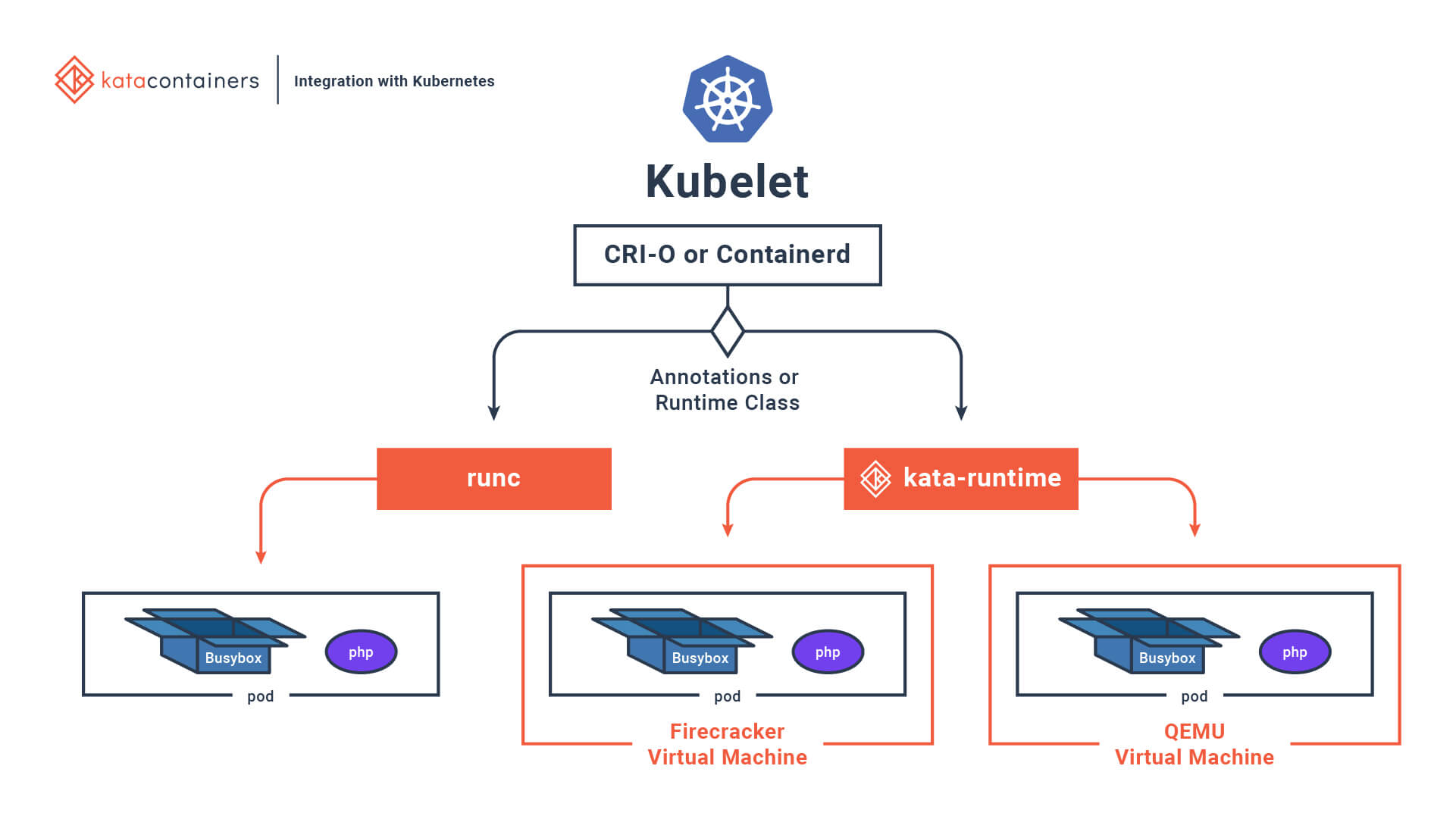

    如下图,Kata 主要替换的是 OCI runtime 层,其他部分与基于 Docker runc 的 Kubernetes 并无差异。同时,基于 kata-runtime 的 Pod 和基于 runc 的 Pod 可以共存于集群之中。

    目前的主要问题是,Kata 不支持 host 网络。而 Kubernetes 中,etcd、nodelocaldns、kube-apiserver、kube-scheduler、metrics-server、node-exporter、kube-proxy、calico、kube-controller-manager 等,也就是 Static Pod 和 Daemonset 都会使用 host 网络。所以在安装部署时,依然使用 runc 作为默认的运行时,而将 kata-runtime 作为可选的运行时给特定的负载使用。

    3. Kubernetes 集群集成 Kata

    3.1 安装 Kubernetes 集群

    使用 Kubeadm 安装集群非常方便,可以参考之前的文档 使用 Kubeadm 安装 Kubernetes 集群

    也可以直接参考官方文档,https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/install-kubeadm/

    由于,Kata 需要硬件虚拟化支持,IaaS 厂商一般没有开启相关的功能。我使用的是物理机,只能使用国内的网络。下面的脚本,可以用来提前下载相关镜像。

    • 查询镜像列表
    kubeadm config images list

    k8s.gcr.io/kube-apiserver:v1.17.9
    k8s.gcr.io/kube-controller-manager:v1.17.9
    k8s.gcr.io/kube-scheduler:v1.17.9
    k8s.gcr.io/kube-proxy:v1.17.9
    k8s.gcr.io/pause:3.1
    k8s.gcr.io/etcd:v3.3.12
    k8s.gcr.io/coredns:1.6.9

    • 下载镜像
    images=(
      kube-apiserver:v1.17.9
      kube-controller-manager:v1.17.9
      kube-scheduler:v1.17.9
      kube-proxy:v1.17.9
      pause:3.1
      etcd:v3.3.12
      coredns:1.6.9
    )

    for imageName in ${images[@]} ; do
        docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
        docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName k8s.gcr.io/$imageName
        docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
    done

    • 查看安装的 Kubernetes 版本
    kubectl version

    Client Version: version.Info{Major:"1", Minor:"17", GitVersion:"v1.17.9", GitCommit:"4fb7ed12476d57b8437ada90b4f93b17ffaeed99", GitTreeState:"clean", BuildDate:"2020-07-15T16:18:16Z", GoVersion:"go1.13.9", Compiler:"gc", Platform:"linux/amd64"}
    Server Version: version.Info{Major:"1", Minor:"17", GitVersion:"v1.17.9", GitCommit:"4fb7ed12476d57b8437ada90b4f93b17ffaeed99", GitTreeState:"clean", BuildDate:"2020-07-15T16:10:45Z", GoVersion:"go1.13.9", Compiler:"gc", Platform:"linux/amd64"}


    3.2 安装 Kata 命令行工具

    以 CentOS 操作系统为例:

    source /etc/os-release
    yum -y install yum-utils
    ARCH=$(arch)
    BRANCH="${BRANCH:-master}"
    yum-config-manager --add-repo "http://download.opensuse.org/repositories/home:/katacontainers:/releases:/${ARCH}:/${BRANCH}/CentOS_${VERSION_ID}/home:katacontainers:releases:${ARCH}:${BRANCH}.repo"
    yum -y install kata-runtime kata-proxy kata-shim


    3.3 检测硬件是否支持 Kata

    Kata 对硬件的要求需要满足以下任意条件:

    • Intel VT-x technology.
    • ARM Hyp mode (virtualization extension).
    • IBM Power Systems.
    • IBM Z mainframes.

    安装完 kata-runtime 之后,执行检测命令:

    kata-runtime kata-check

    System is capable of running Kata Containers
    System can currently create Kata Containers


    这里的输出表示,运行环境支持 Kata Containers 。

    3.4 配置并测试 Docker

    • 配置 kata-runtime 参数
    vim /etc/docker/daemon.json


    新增如下内容,默认依然使用 runc,但是通过指定 runtime 参数可以使用 Kata 。

    {
      "runtimes": {
        "kata-runtime": {
          "path": "/usr/bin/kata-runtime"
        }
      }
    }

    • 重启 Docker 服务
    systemctl daemon-reload
    systemctl restart docker

    • 测试 Kata 是否安装成功
    docker run --runtime=kata-runtime  busybox uname -a

    Linux 249a23f53475 5.4.60-65.1.container #1 SMP Thu Jan 1 00:00:00 UTC 1970 x86_64 GNU/Linux

    docker run busybox uname -a

    Linux b4812ed8990c 3.10.0-1127.el7.x86_64 #1 SMP Tue Mar 31 23:36:51 UTC 2020 x86_64 GNU/Linux


    kata-runtime 容器使用的内核版本与宿主机不同,这就说明 kata-runtime 配置成功了。

    3.5 配置 Kubelet

    • 新增配置文件
    mkdir -p  /etc/systemd/system/kubelet.service.d/
    cat << EOF | sudo tee  /etc/systemd/system/kubelet.service.d/0-containerd.conf
    [Service]
    Environment="KUBELET_EXTRA_ARGS=--container-runtime=remote --runtime-request-timeout=15m --container-runtime-endpoint=unix:///run/containerd/containerd.sock"
    EOF

    • 重启生效
    systemctl daemon-reload
    systemctl restart kubelet


    这里使用的是 containerd 。如果使用 CRI-O ,配置会不一样。

    3.6 给 Kubernetes 提供 kata-runtime

    通过直接创建 Container 可以使用 kata-runtime 。但在集群中,我们该如何告诉 Kubernetes 哪些负载需要使用 kata-runtime 呢?根据不同的版本,Kata 提供了不同的方式。

    首先都需要生成 containerd 配置文件

    containerd config default > /etc/containerd/config.toml

    • RuntimeClass 的方式

    这种方式对相关组件版本有要求:

    Kata Containers v1.5.0 or above (including 1.5.0-rc)
    Containerd v1.2.0 or above
    Kubernetes v1.12.0 or above


    在 config.toml 配置文件中,增加如下内容:

        [plugins.cri.containerd]
          no_pivot = false
        [plugins.cri.containerd.runtimes]
          [plugins.cri.containerd.runtimes.runc]
             runtime_type = "io.containerd.runc.v1"
             [plugins.cri.containerd.runtimes.runc.options]
               NoPivotRoot = false
               NoNewKeyring = false
               ShimCgroup = ""
               IoUid = 0
               IoGid = 0
               BinaryName = "runc"
               Root = ""
               CriuPath = ""
               SystemdCgroup = false
          [plugins.cri.containerd.runtimes.kata]
             runtime_type = "io.containerd.kata.v2"
          [plugins.cri.containerd.runtimes.katacli]
             runtime_type = "io.containerd.runc.v1"
             [plugins.cri.containerd.runtimes.katacli.options]
               NoPivotRoot = false
               NoNewKeyring = false
               ShimCgroup = ""
               IoUid = 0
               IoGid = 0
               BinaryName = "/usr/bin/kata-runtime"
               Root = ""
               CriuPath = ""
               SystemdCgroup = false


    这里 [plugins.cri.containerd.runtimes.kata] 中的 kata 将被作为 RuntimeClass handler 关键字。

    • 使用 untrusted_workload_runtime 的方式

    对于不符合上述版本要求的环境,可以使用之前的方式。

    在配置文件中新增如下内容:

        [plugins.cri.containerd.untrusted_workload_runtime]
          runtime_type = "io.containerd.runtime.v1.linux"
          runtime_engine = "/usr/bin/kata-runtime"


    最后,都需要重启 containerd。

    containerd systemctl daemon-reload
    systemctl restart containerd


    4. 使用 kata-runtime

    4.1 RuntimeClass 方式

    • 创建 RuntimeClass

    kata-runtime.yaml

    kind: RuntimeClass
    apiVersion: node.k8s.io/v1beta1
    metadata:
      name: kata-containers
    handler: kata


    也可以为 runc 创建 RuntimeClass

    kubectl get runtimeclass

    NAME              CREATED AT
    kata-containers   2020-08-30

    • 创建负载 kata-pod.yaml
    apiVersion: v1
    kind: Pod
    metadata:
      name: kata-nginx
    spec:
      runtimeClassName: kata-containers
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

    kubectl apply -f kata-pod.yaml

    • 查看负载
    kata-runtime list


    4.2 untrusted_workload_runtime 的方式

    untrusted_workload_runtime 使用 annotations 告诉 Kubernetes 集群哪些负载需要使用 kata-runtime。

    annotations:
      io.kubernetes.cri.untrusted-workload: "true"


    下面是一个示例 kata-pod-untrusted.yaml

    apiVersion: v1
    kind: Pod
    metadata:
      name: kata-nginx-untrusted
      annotations:
        io.kubernetes.cri.untrusted-workload: "true"
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

    kubectl apply -f kata-pod-untrusted.yaml
