    Kubernetes 依靠 kube-proxy 组件实现 Service 的通信与负载均衡。在这个过程中,由于使用了 SNAT 对源地址进行了转换,导致 Pod 中的服务拿不到真实的客户端 IP 地址信息。本篇主要解答了在 Kubernetes 集群中负载如何获取客户端真实 IP 地址这个问题。

    1. 创建一个后端服务

    1.1 服务选择

    这里选择 containous/whoami 作为后端服务镜像。在 Dockerhub 的介绍页面,可以看到访问其 80 端口时,会返回客户端的相关信息。在代码中,我们可以在 Http 头部中拿到这些信息。

    Hostname :  6e0030e67d6a
    IP :  127.0.0.1
    IP :  ::1
    IP :  172.17.0.27
    IP :  fe80::42:acff:fe11:1b
    GET / HTTP/1.1
    Host: 0.0.0.0:32769
    User-Agent: curl/7.35.0
    Accept: */*


    1.2 集群环境

    集群有三个节点,一个 master ,两个 worker 节点。

    kubectl get node -o wide

    NAME     STATUS   ROLES    AGE   VERSION   INTERNAL-IP    EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION               CONTAINER-RUNTIME
    master   Ready    master   91d   v1.17.9   192.168.13.4   <none>        CentOS Linux 7 (Core)   3.10.0-957.21.3.el7.x86_64   docker://19.3.8
    node1    Ready    worker   91d   v1.17.9   192.168.13.5   <none>        CentOS Linux 7 (Core)   3.10.0-957.21.3.el7.x86_64   docker://19.3.8
    node2    Ready    worker   91d   v1.17.9   192.168.13.6   <none>        CentOS Linux 7 (Core)   3.10.0-957.21.3.el7.x86_64   docker://19.3.8


    1.3 创建服务

    • 创建命名空间
    kubectl create ns realip

    • 创建负载
    kubectl -n realip run myservice --image=containous/whoami

    • 创建服务
    kubectl -n realip expose deploy myservice --type=NodePort --port=80

    • 查看创建的服务
    kubectl -n realip get pod,deploy,svc  -o wide

    NAME                           READY   STATUS    RESTARTS   AGE    IP             NODE     NOMINATED NODE   READINESS GATES
    pod/myservice-fc55d766-9ttxt   1/1     Running   0          2m1s   10.233.70.42   master   <none>           <none>

    NAME                        READY   UP-TO-DATE   AVAILABLE   AGE    CONTAINERS   IMAGES              SELECTOR
    deployment.apps/myservice   1/1     1            1           2m1s   myservice    containous/whoami   run=myservice

    NAME                TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE   SELECTOR
    service/myservice   NodePort   10.233.13.66   <none>        80:31509/TCP   5s    run=myservice

    • 访问服务

    浏览器打开 Master 节点的 EIP + :31509 时,返回如下内容:

    Hostname: myservice-fc55d766-9ttxt
    IP: 127.0.0.1
    IP: 10.233.70.42
    RemoteAddr: 192.168.13.4:21708
    GET / HTTP/1.1
    Host: dev.chenshaowen.com:31509
    User-Agent: Chrome/86.0.4240.198 Safari/537.36
    Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9
    Accept-Encoding: gzip, deflate
    Accept-Language: zh-CN,zh;q=0.9,en;q=0.8
    Cookie: lang=zh;
    Dnt: 1
    Upgrade-Insecure-Requests: 1


    可以看到 RemoteAddr 是 Master 节点的 IP ,并不是访问客户端的真实 IP 地址。

    1.3 准备 Ingress Controller 和 LB

    这里为了更好模拟生产环境的场景,增加了可能的两个链路节点 Ingress 和 Load Balancer(以下简称 LB) 。

    • 安装 Ingress Controller

    参考文档: 使用 Helm 安装 Ingress

    • 准备 LB

    这里使用的是云厂商的 LB,如果是物理机,也可以使用针对物理机的 LB。当然,也可以使用 keepalived + haproxy 替代 LB。

    2. 直接通过 NortPort 访问获取真实 IP

    在上面的访问中,获取不到客户端真实 IP 的原因是 SNAT 使得访问 SVC 的源 IP 发生了变化。将服务的 externalTrafficPolicy 改为 Local 模式可以解决这个问题。

    执行命令:

    kubectl -n realip patch svc myservice  -p '{"spec":{"externalTrafficPolicy":"Local"}}'


    访问服务,可以得到如下内容:

    Hostname: myservice-fc55d766-9ttxt
    IP: 127.0.0.1
    IP: 10.233.70.42
    RemoteAddr: 139.198.254.11:51326
    GET / HTTP/1.1
    Host: dev.chenshaowen.com:31509
    User-Agent: hrome/86.0.4240.198 Safari/537.36
    Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9
    Accept-Encoding: gzip, deflate
    Accept-Language: zh-CN,zh;q=0.9,en;q=0.8
    Cache-Control: max-age=0
    Connection: keep-alive
    Cookie: lang=zh;
    Dnt: 1
    Upgrade-Insecure-Requests: 1


    Cluster 隐藏了客户端源 IP,可能导致第二跳到另一个节点,但具有良好的整体负载分布。 Local 保留客户端源 IP 并避免 LoadBalancer 和 NodePort 类型服务的第二跳,但存在潜在的不均衡流量传播风险。(Kubernetes 官方解释)

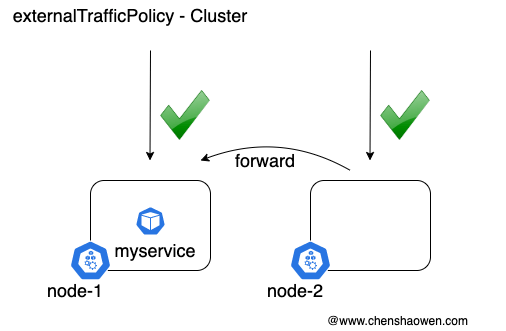

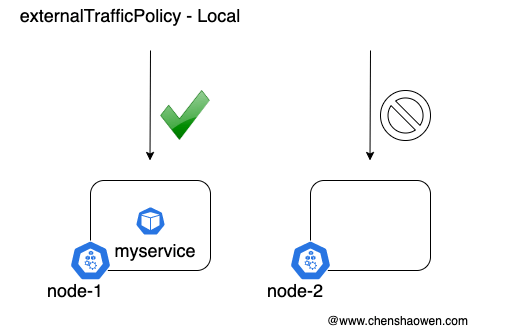

    下面是对比简图:

    当请求落到没有服务 Pod 的节点时,将无法访问。用 curl 访问时,会一直停顿在 TCP_NODELAY , 然后提示超时:

    *   Trying 139.198.112.248...
    * TCP_NODELAY set
    * Connection failed
    * connect to 139.198.112.248 port 31509 failed: Operation timed out
    * Failed to connect to 139.198.112.248 port 31509: Operation timed out
    * Closing connection 0


    3. 通过 LB -> Service 访问获取真实 IP

    在生产环境,通常会有多个节点同时接收客户端的流量,如果仅使用 Local 模式将会导致服务可访问性变低。引入 LB 的目的是为了利用其探活的特点,仅将流量转发到存在服务 Pod 的节点上。

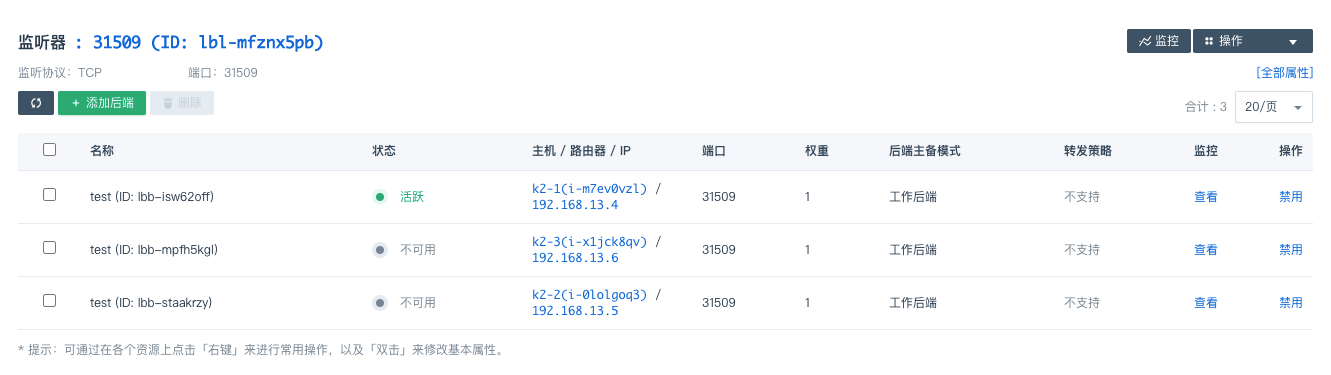

    如下图可以看到,在服务的 31509 端口仅 master 节点处于活跃状态,流量也仅会导向 master 节点,符合预期。

    接着继续增加副本数量到 3

    kubectl -n realip scale deploy myservice --replicas=3
    kubectl -n realip get pod  -o wide

    NAME                       READY   STATUS    RESTARTS   AGE     IP              NODE     NOMINATED NODE   READINESS GATES
    myservice-fc55d766-9ttxt   1/1     Running   0          144m    10.233.70.42    master   <none>           <none>
    myservice-fc55d766-f8wbs   1/1     Running   0          5m13s   10.233.90.143   node1    <none>           <none>
    myservice-fc55d766-nzwzn   1/1     Running   0          5m13s   10.233.70.45    master   <none>           <none>

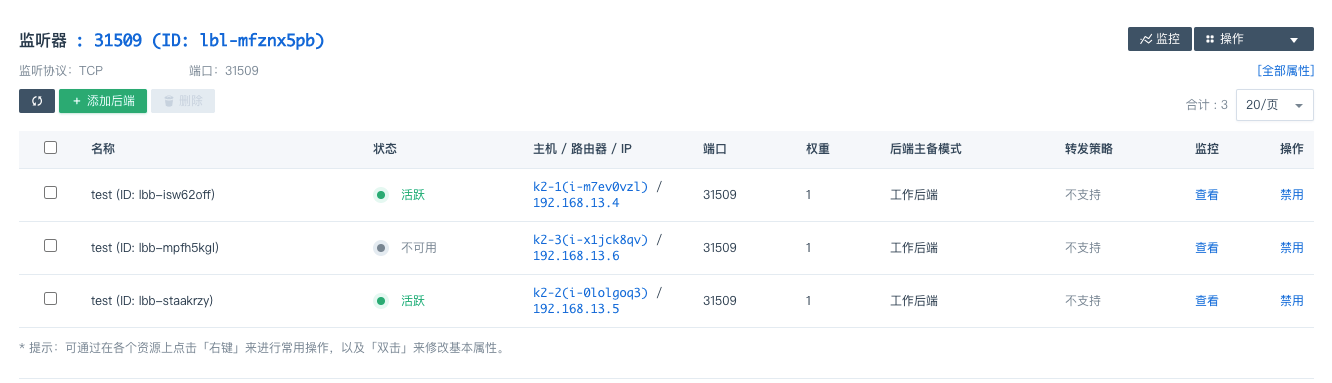

    遗憾的是,Pod 并没有均匀分布在三个节点,其中有两个处于 master 上。因此 LB 的后端节点也没有完全点亮。如下图:

    这就需要给 deploy 加上反亲和性的描述。执行命令:

    kubectl -n realip edit deploy myservice


    这里有两种选择。第一种是配置软策略,但不能保证全部 LB 后端点亮,均匀分配到流量。

    spec:
      template:
        metadata:
          labels:
            app: myservice
        spec:
          affinity:
            podAntiAffinity:
              preferredDuringSchedulingIgnoredDuringExecution:
                - weight: 100
                  podAffinityTerm:
                    labelSelector:
                      matchExpressions:
                        - key: app
                          operator: In
                          values:
                            - myservice
                    topologyKey: kubernetes.io/hostname


    另一种是配置硬策略,强制 Pod 分配在不同的节点上,但会限制副本数量,也就是 Pod 总数不能超过 Node 总数。

    spec:
      template:
        metadata:
          labels:
            app: myservice
        spec:
          affinity:
            podAntiAffinity:
              requiredDuringSchedulingIgnoredDuringExecution:
                - labelSelector:
                    matchExpressions:
                      - key: app
                        operator: In
                        values:
                          - myservice
                  topologyKey: kubernetes.io/hostname

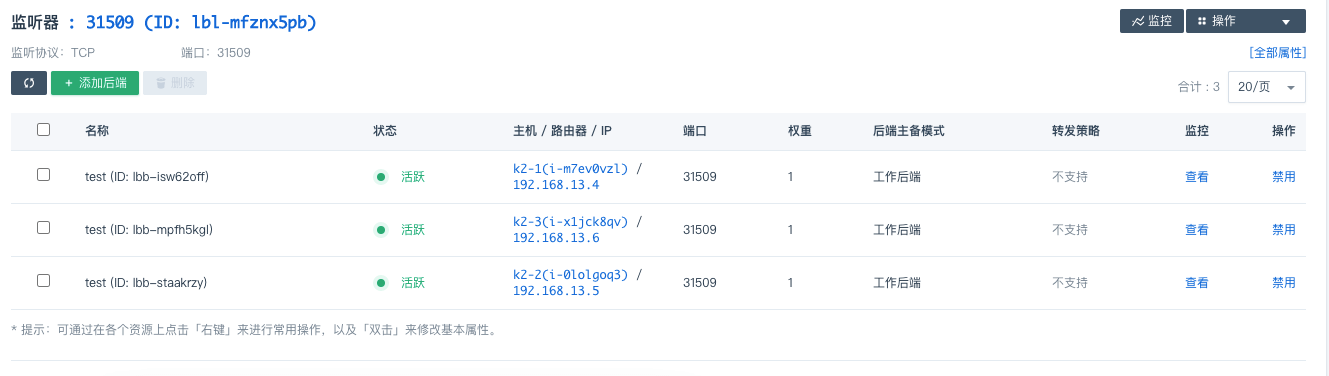

    采用硬策略的配置,最终点亮全部后端,如下图:

    4. 通过 LB -> Ingress -> Service 访问获取真实 IP

    如果每一个服务都占用一个 LB,成本很高,同时配置不够灵活,每次新增服务时,都需要去 LB 增加新的端口映射。

    还有一种方案是 LB 将 80、443 的流量导给 Ingress Controller,然后将流量转发到 Service,接着达到 Pod 中的服务。

    此时,需要 LB 能做 TCP 层的透传,或者 HTTP 层的带真实 IP 转发,将 Ingress Controller 的 externalTrafficPolicy 设置为 Local 模式,而 Service 可以不必设置为 Local 模式。

    如果想要提高可访问性,同样可以参考上面配置反亲和性,保证在每个后端节点上都有 Ingress Controller 。

    访问服务,可以得到如下内容:

    Hostname: myservice-7dcf6b965f-vv6md
    IP: 127.0.0.1
    IP: 10.233.96.152
    RemoteAddr: 10.233.70.68:34334
    GET / HTTP/1.1
    Host: realip.dev.chenshaowen.com:30000
    User-Agent: Chrome/87.0.4280.67 Safari/537.36
    Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9
    Accept-Encoding: gzip, deflate
    Accept-Language: zh-CN,zh;q=0.9,en;q=0.8
    Cache-Control: max-age=0
    Cookie: _ga=GA1.2.896113372.1605489938; _gid=GA1.2.863456118.1605830768
    Cookie: lang=zh;
    Upgrade-Insecure-Requests: 1
    X-Forwarded-For: 139.198.113.75
    X-Forwarded-Host: realip.dev.chenshaowen.com:30000
    X-Forwarded-Port: 80
    X-Forwarded-Proto: http
    X-Original-Uri: /
    X-Real-Ip: 139.198.113.75
    X-Request-Id: 999fa36437a1180eda3160a1b9f495a4
    X-Scheme: http


    X-Forwarded-For 中,已经能够拿到客户端的真实 IP 信息。

    在有个文档中,我看到强调还需在 Ingress configuration 中增加如下内容

    data:
      compute-full-forwarded-for: 'true'
      forwarded-for-header: X-Forwarded-For
      use-forwarded-headers: 'true'
      # use-proxy-protocol: "true"


    但这里并没有配置,也能拿到 Forward 字段信息,可能和 Ingress Controller 版本有关。如果在返回中没有 X- 头部时,可以尝试。

    这里贴一下 Ingress 的相关配置

    kubectl  -n realip get ingress realip -o yaml

    apiVersion: extensions/v1beta1
    kind: Ingress
    metadata:
      annotations:
        kubesphere.io/creator: admin
      generation: 1
      name: realip
      namespace: realip
      resourceVersion: "38923603"
      selfLink: /apis/extensions/v1beta1/namespaces/realip/ingresses/realip
    spec:
      rules:
      - host: realip.dev.chenshaowen.com
        http:
          paths:
          - backend:
              serviceName: myservice
              servicePort: 80
            path: /
    status:
      loadBalancer: {}

    kubectl get  svc -n realip

    router-realip    NodePort    10.233.39.119   <none>        80:30000/TCP                 3h18m


    流量的转发路径:

    LB(80/443) -> Ingress Controller(30000) -> myservice(80) -> myservice-fc55d766-xxxx(80)

    5. 总结

    本文介绍了三种获取真实 IP 的部署方式:

    • 直接通过 NortPort 访问获取真实 IP

    受制于 Local 模式,可能会导致服务不可访问。需要保证对外提供入口的节点上,必须具有服务的负载。

    • 通过 LB -> Service 访问获取真实 IP

    利用 LB 的探活能力,能够提高服务的可访问性。适用于服务较少,或者愿意每个服务一个 LB 的场景。

    • 通过 LB -> Ingress -> Service 访问获取真实 IP

    通过 LB 将 80、443 端口的流量转到 Ingress Controller ,再进行服务分发。但 Ingress Controller 使用 Local 模式,就要求 LB 的每个后端节点都有 Ingress Controller 副本。适用于对外暴露服务数量较多的场景。

    当然也可以组合使用,对于并不需要获取客户端真实 IP 的服务,可以继续使用 Cluster 模式。
