    1. 简介

    Graphviz是贝尔实验室开发的一个开源的绘图工具包。它使用一个特定的DSL(领域特定语言): DOT作为脚本语言。使用布局引擎来解析DOT脚本,完成自动布局。支持丰富的导出格式,例如:PNG、JPG、PostScript、SVG、PDF等。

    支持的布局引擎:

    • dot 默认布局方式,主要用于有向图
    • neato 基于spring-model(又称force-based)算法布局
    • twopi 放射状布局
    • circo 圆环布局
    • fdp 无向图布局

    编译命令为:

    <cmd> <inputfile> -T <format> -o <outputfile>


    其中Graphviz 的 cmd 有好几种,每种使用方法都完全相同,差别只在于渲染出来的图片效果不一样。cmd可选项[dot、neato、twopi、circo、fdp],也就是上面的布局引擎。

    使用 dot 命令编译,如

    dot hello.dot -T png -o hello.png


    2. DOT语法特征

    DOT语法相对简单,没有特殊的格式要求,也没有复杂的运算符和结构。Graphviz图形主要由节点、边、标注组成。

    2.1 语法关键字

    • 注释,使用//注释
    • 有向图 - 使用digraph定义有向图
    • 有向图 - 使用->表述节点之间的关系
    • 无向图 - 使用graph定义无向图
    • 无向图 - 使用 – 表述节点之间的关系
    • 节点之间的关系 - 有向图:a -> b,a节点指向b节点
    • 节点之间的关系 - 无向图:a – b, a节点与b节点连通
    • 定义节点属性 - 格式为: node[attribute1=value1, attribute2=value2]
    • 子图 - 使用subgraph定义子图

    2.2 通用属性

    属性名称默认值含义
    colorblack颜色
    colorschemeX11颜色描述
    fontcolorblack文字颜色
    fontnameTimes-Roman字体
    fontsize14文字大小
    label显示的标签,对于节点默认为节点名称
    penwidth1.0线条宽度
    style样式
    weight重要性

    2.3 图的属性

    属性名称默认值含义
    bgcolor背景颜色
    concentratefalse让多条边有公共部分
    nodesep.25节点之间的间隔(英寸)
    peripheries1边界数
    ranksame,min,source, max,sink,设置多个节点顺序
    rankdirTB排序方向
    ranksep.75间隔
    size图的大小(英寸)

    2.4 节点属性

    属性名称默认值含义
    shapeellipse形状
    sides4当shape=polygon时的边数
    fillcolorlightgrey/black填充颜色
    fixedsizefalse标签是否影响节点的大小

    2.5 边属性

    属性名称默认值含义
    arrowheadnormal箭头头部形状
    arrowsize1.0箭头大小
    arrowtailnormal箭头尾部形状
    constrainttrue是否根据边来影响节点的排序
    decorate设置之后会用一条线来连接edge和label
    dirforward设置方向:forward,back,both,none
    headcliptrue是否到边界为止
    tailcliptrue与headclip类似

    3. 实例

    3.1 流程图

    • 源代码
    digraph G {
        subgraph cluster_0 {
            node [style=filled,color=yellow]; //设置节点属性
                    edge [color = "green", decorate = false]; //设置边属性
            a0 -> a1;//连接信息
            label = "#1";//标签
        }
        subgraph cluster_1 {
            node [style=filled];
            b0 -> b1;
            label = "#2";
        }
        start -> {a0,b0};
        {a1,b1} -> end;
        start [shape=Mdiamond];//设置节点图形
        end [shape=Msquare];
    }

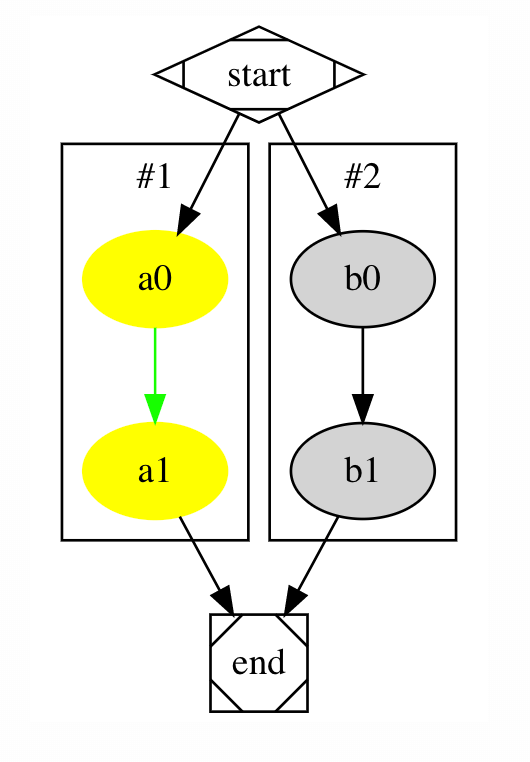

    • 生成的图形

    3.2 结构图

    • 源代码
    digraph G {
        main -> parse -> execute;
        main -> init;
        main -> cleanup;
        execute -> make_string;
        execute -> printf;
        init -> make_string;
        main -> printf;
        execute -> compare;
    }

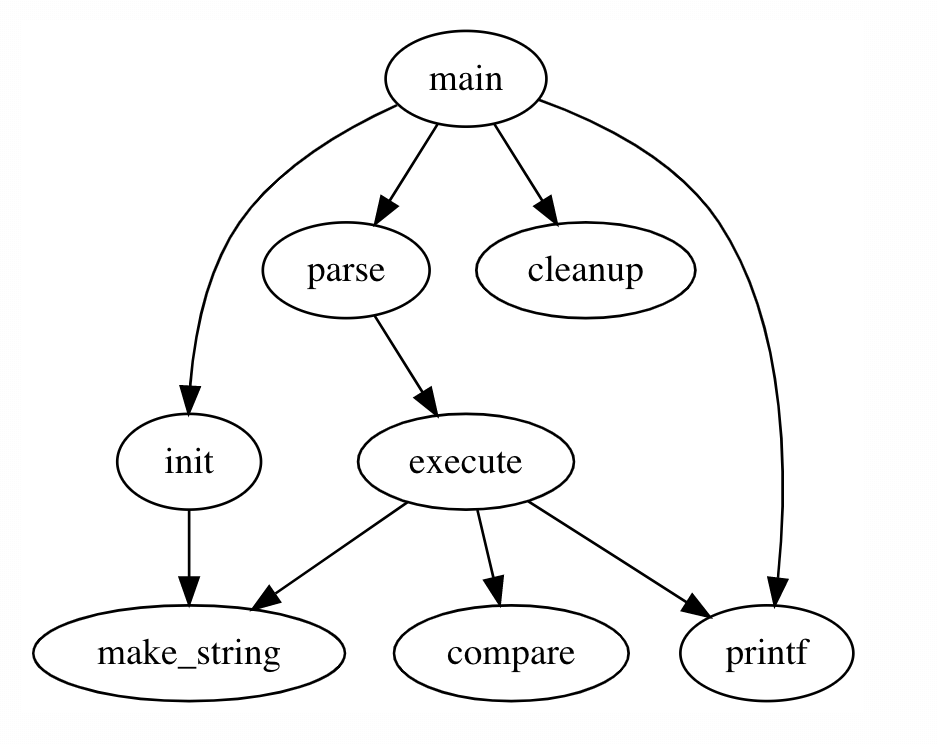

    • 生成的图形

    3.3 数据结构图

    • 源代码
    • digraph g {
        node [shape = record,height=.1];
        node0[label = "<f0> |<f1> G|<f2> "];
        node1[label = "<f0> |<f1> E|<f2> "];
        node2[label = "<f0> |<f1> B|<f2> "];
        node3[label = "<f0> |<f1> F|<f2> "];
        node4[label = "<f0> |<f1> R|<f2> "];
        node5[label = "<f0> |<f1> H|<f2> "];
        node6[label = "<f0> |<f1> Y|<f2> "];
        node7[label = "<f0> |<f1> A|<f2> "];
        node8[label = "<f0> |<f1> C|<f2> "];
        "node0":f2 -> "node4":f1;
        "node0":f0 -> "node1":f1;
        "node1":f0 -> "node2":f1;
        "node1":f2 -> "node3":f1;
        "node2":f2 -> "node8":f1;
        "node2":f0 -> "node7":f1;
        "node4":f2 -> "node6":f1;
        "node4":f0 -> "node5":f1;
      }

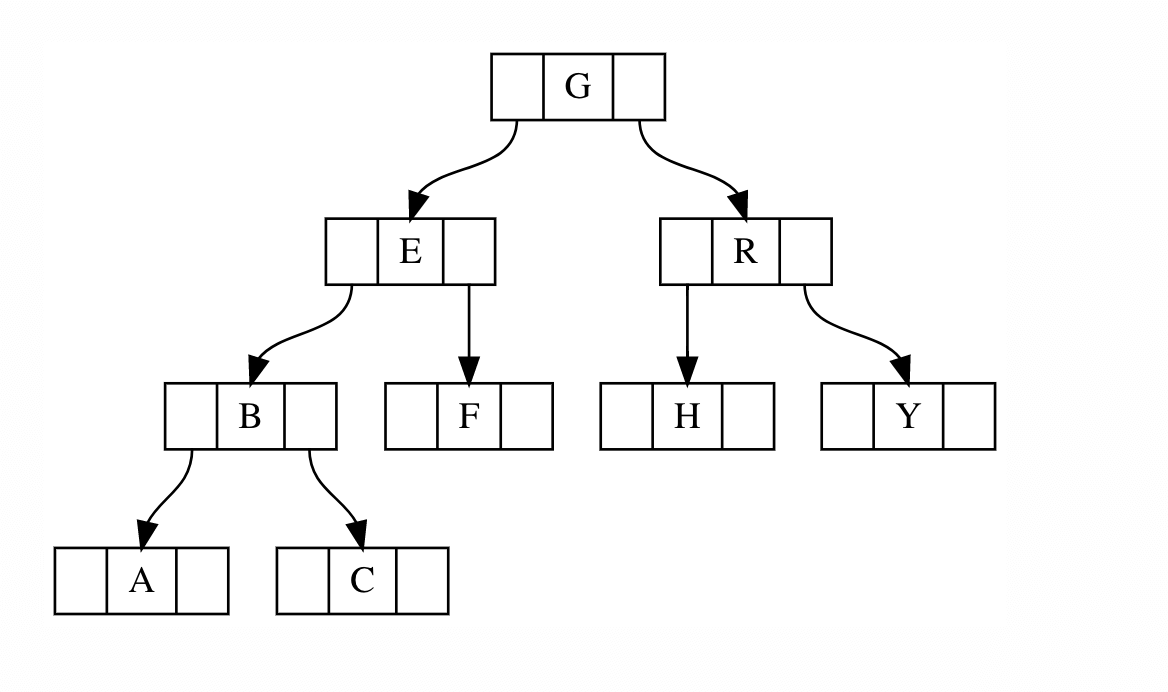

    • 生成的图形

    4. 前端集成

    前端整合 Graphviz,主要是通过 Viz.js,将文本内容转化为图片,然后动态添加到页面实现的。这里有一段 JavaScript,获取标签的文本内容,并在标签同一级插入 Viz.js 生成的图片。

    • 新增转换脚本
    <script src="https://cdn.bootcss.com/viz.js/1.8.0/viz.js"></script>
    <script>
    // add  graphviz support
        $('.gcode').each(function(){
            var gcodeNode = document.createElement('span');
            gcodeNode.innerHTML = Viz(this.innerText);
            this.append(gcodeNode );
        });
    </script>

    • 利用gcode标签,插入DOT脚本
    <p><script type="text/vnd.graphviz" class="gcode">
    graph G {
      e
      subgraph clusterA {
        a -- b;
        subgraph clusterC {
          C -- D;
        }
      }
      subgraph clusterB {
        d -- f
      }
      d -- D
      e -- clusterB
      clusterC -- clusterB
    }
    </script></p>

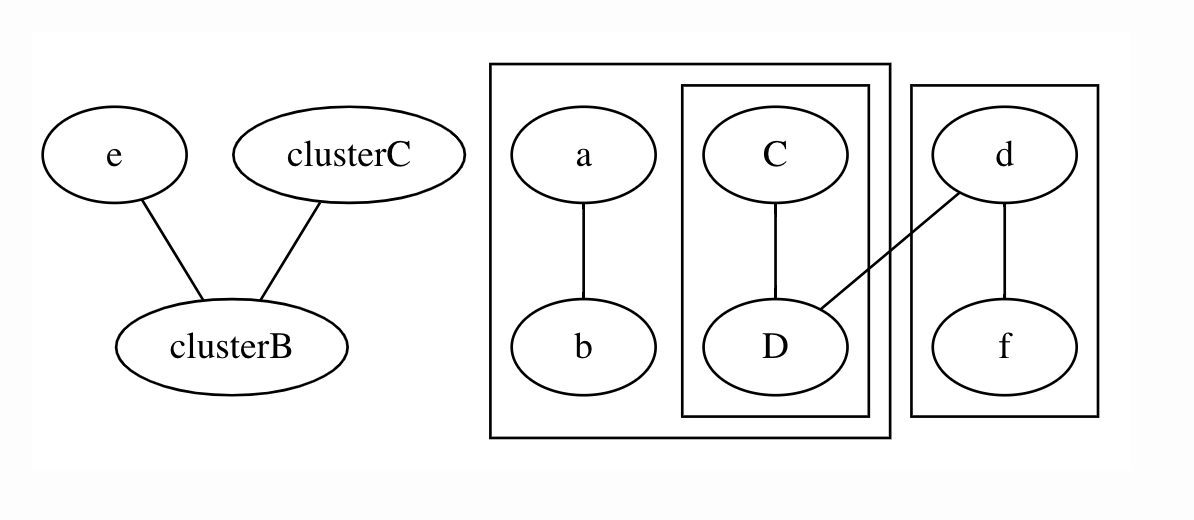

    • 生成的图片内容
