descheduler 二次调度让 Kubernetes 负载更均衡

 ·  ☕ 4 分钟

1. 为什么需要二次调度

Kubernetes 调度器的作用是将 Pod 绑定到某一个最佳的节点。为了实现这一功能,调度器会需要进行一系列的筛选和打分。

Kubernetes 的调度是基于 Request,但是每个 Pod 的实际使用值是动态变化的。经过一段时间的运行之后,节点的负载并不均衡。一些节点负载过高、而有些节点使用率很低。

因此,我们需要一种机制,让 Pod 能更健康、更均衡的动态分布在集群的节点上,而不是一次性调度之后就固定在某一台主机上。

2. descheduler 的几种运行方式

descheduler 是 kubernetes-sigs 下的子项目,先将代码克隆到本地,进入项目目录:

1
2
git clone https://github.com/kubernetes-sigs/descheduler
cd descheduler

如果运行环境无法拉取 gcr 的镜像,可以将 k8s.gcr.io/descheduler/descheduler 替换为 k8simage/descheduler

  • 一次性 Job

只执行一次

1
2
3
kubectl create -f kubernetes/base/rbac.yaml
kubectl create -f kubernetes/base/configmap.yaml
kubectl create -f kubernetes/job/job.yaml
  • 定时任务 CronJob

默认是 */2 * * * * 每隔 2 分钟执行一次

1
2
3
kubectl create -f kubernetes/base/rbac.yaml
kubectl create -f kubernetes/base/configmap.yaml
kubectl create -f kubernetes/cronjob/cronjob.yaml
  • 常驻任务 Deployment

默认是 --descheduling-interval 5m 每隔 5 分钟执行一次

kubectl create -f kubernetes/base/rbac.yaml
kubectl create -f kubernetes/base/configmap.yaml
kubectl create -f kubernetes/deployment/deployment.yaml
  • CLI 命令行

先在本地生成策略文件,然后执行 descheduler 命令

1
descheduler -v=3 --evict-local-storage-pods --policy-config-file=pod-life-time.yml

descheduler 有 --help 参数可以查看相关帮助文档。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
descheduler --help
The descheduler evicts pods which may be bound to less desired nodes

Usage:
  descheduler [flags]
  descheduler [command]

Available Commands:
  completion  generate the autocompletion script for the specified shell
  help        Help about any command
  version     Version of descheduler

3. 测试调度效果

  • cordon 部分节点,仅允许一个节点参与调度
1
2
3
4
5
6
7
kubectl get node

NAME    STATUS                     ROLES                         AGE   VERSION
node2   Ready,SchedulingDisabled   worker                        69d   v1.23.0
node3   Ready                      control-plane,master,worker   85d   v1.23.0
node4   Ready,SchedulingDisabled   worker                        69d   v1.23.0
node5   Ready,SchedulingDisabled   worker                        85d   v1.23.0
  • 运行一个 40 副本数的应用

可以观察到这个应用的副本全都在 node3 节点上。

kubectl get pod -o wide|grep nginx-645dcf64c8|grep node3|wc -l
      40
  • 集群中部署 descheduler

这里使用的是 Deployment 方式。

1
2
3
kubectl -n kube-system get pod |grep descheduler

descheduler-8446895b76-7vq4q               1/1     Running     0              6m9s
  • 放开节点调度

调度前,所有副本都集中在 node3 节点

1
2
3
4
5
6
7
kubectl top node

NAME    CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
node2   218m         6%     3013Mi          43%
node3   527m         14%    4430Mi          62%
node4   168m         4%     2027Mi          28%
node5   93m          15%    785Mi           63%

放开节点调度

1
2
3
4
5
6
7
kubectl get node

NAME    STATUS   ROLES                         AGE   VERSION
node2   Ready    worker                        69d   v1.23.0
node3   Ready    control-plane,master,worker   85d   v1.23.0
node4   Ready    worker                        69d   v1.23.0
node5   Ready    worker                        85d   v1.23.0
  • 查看 descheduler 相关日志

当满足定时要求时,descheduler 就会开始根据策略驱逐 Pod。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
kubectl -n kube-system logs descheduler-8446895b76-7vq4q  -f

I0610 10:00:26.673573       1 event.go:294] "Event occurred" object="default/nginx-645dcf64c8-z9n8k" fieldPath="" kind="Pod" apiVersion="v1" type="Normal" reason="Descheduled" message="pod evicted by sigs.k8s.io/deschedulerLowNodeUtilization"
I0610 10:00:26.798506       1 evictions.go:163] "Evicted pod" pod="default/nginx-645dcf64c8-2qm5c" reason="RemoveDuplicatePods" strategy="RemoveDuplicatePods" node="node3"
I0610 10:00:26.799245       1 event.go:294] "Event occurred" object="default/nginx-645dcf64c8-2qm5c" fieldPath="" kind="Pod" apiVersion="v1" type="Normal" reason="Descheduled" message="pod evicted by sigs.k8s.io/deschedulerRemoveDuplicatePods"
I0610 10:00:26.893932       1 evictions.go:163] "Evicted pod" pod="default/nginx-645dcf64c8-9ps2g" reason="RemoveDuplicatePods" strategy="RemoveDuplicatePods" node="node3"
I0610 10:00:26.894540       1 event.go:294] "Event occurred" object="default/nginx-645dcf64c8-9ps2g" fieldPath="" kind="Pod" apiVersion="v1" type="Normal" reason="Descheduled" message="pod evicted by sigs.k8s.io/deschedulerRemoveDuplicatePods"
I0610 10:00:26.992410       1 evictions.go:163] "Evicted pod" pod="default/nginx-645dcf64c8-kt7zt" reason="RemoveDuplicatePods" strategy="RemoveDuplicatePods" node="node3"
I0610 10:00:26.993064       1 event.go:294] "Event occurred" object="default/nginx-645dcf64c8-kt7zt" fieldPath="" kind="Pod" apiVersion="v1" type="Normal" reason="Descheduled" message="pod evicted by sigs.k8s.io/deschedulerRemoveDuplicatePods"
I0610 10:00:27.122106       1 evictions.go:163] "Evicted pod" pod="default/nginx-645dcf64c8-lk9pd" reason="RemoveDuplicatePods" strategy="RemoveDuplicatePods" node="node3"
I0610 10:00:27.122776       1 event.go:294] "Event occurred" object="default/nginx-645dcf64c8-lk9pd" fieldPath="" kind="Pod" apiVersion="v1" type="Normal" reason="Descheduled" message="pod evicted by sigs.k8s.io/deschedulerRemoveDuplicatePods"
I0610 10:00:27.225304       1 evictions.go:163] "Evicted pod" pod="default/nginx-645dcf64c8-mztjb" reason="RemoveDuplicatePods" strategy="RemoveDuplicatePods" node="node3"
  • 二次调度之后的 Pod 分布

节点的负载情况,node3 下降,其他节点都上升了一些。

1
2
3
4
5
6
7
kubectl top node

NAME    CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
node2   300m         8%     3158Mi          45%
node3   450m         12%    3991Mi          56%
node4   190m         5%     2331Mi          32%
node5   111m         18%    910Mi           73%

Pod 在节点上的分布,这是在没有配置任何亲和性、反亲和性的场景下。

节点Pod数量(共40副本)
node211
node310
node411
node58

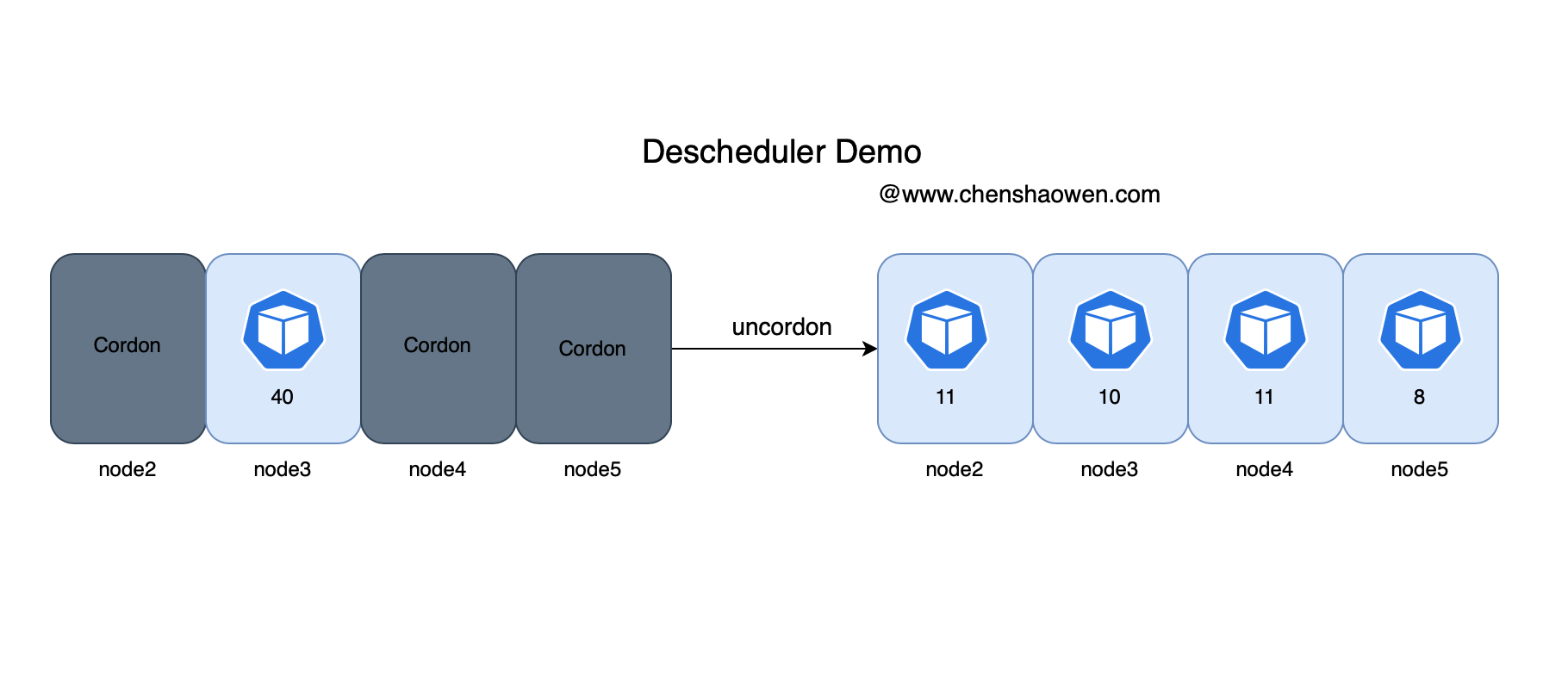

Pod 的数量分布非常均衡,其中 node2-4 虚拟机配置一样,node5 配置较低。如下图是整个过程的示意图:

4. descheduler 调度策略

查看官方仓库推荐的默认策略配置:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
cat kubernetes/base/configmap.yaml

---
apiVersion: v1
kind: ConfigMap
metadata:
  name: descheduler-policy-configmap
  namespace: kube-system
data:
  policy.yaml: |
    apiVersion: "descheduler/v1alpha1"
    kind: "DeschedulerPolicy"
    strategies:
      "RemoveDuplicates":
         enabled: true
      "RemovePodsViolatingInterPodAntiAffinity":
         enabled: true
      "LowNodeUtilization":
         enabled: true
         params:
           nodeResourceUtilizationThresholds:
             thresholds:
               "cpu" : 20
               "memory": 20
               "pods": 20
             targetThresholds:
               "cpu" : 50
               "memory": 50
               "pods": 50

默认开启了 RemoveDuplicates、RemovePodsViolatingInterPodAntiAffinity、LowNodeUtilization 策略。我们可以根据实际场景需要进行配置。

descheduler 目前提供了如下几种调度策略:

  • RemoveDuplicates

驱逐同一个节点上的多 Pod

  • LowNodeUtilization

查找低负载节点,从其他节点上驱逐 Pod

  • HighNodeUtilization

查找高负载节点,驱逐上面的 Pod

  • RemovePodsViolatingInterPodAntiAffinity

驱逐违反 Pod 反亲和性的 Pod

  • RemovePodsViolatingNodeAffinity

驱逐违反 Node 反亲和性的 Pod

  • RemovePodsViolatingNodeTaints

违反 NoSchedule 污点的 Pod

  • RemovePodsViolatingTopologySpreadConstraint

驱逐违反拓扑域的 Pod

  • RemovePodsHavingTooManyRestarts

驱逐重启次数太多的 Pod

  • PodLifeTime

驱逐运行时间超过指定时间的 Pod

  • RemoveFailedPods

驱逐失败状态的 Pod

5. descheduler 有哪些不足

  • 基于 Request 计算节点负载并不能反映真实情况

在源码 https://github.com/kubernetes-sigs/descheduler/blob/028f205e8ccc49440bd52940eb78a737f8f5b824/pkg/descheduler/node/node.go#L253 中可以看到,descheduler 是通过合计 Node 上 Pod 的 Request 值来计算使用情况的。

这种方式可能并不太适合真实场景。如果能直接拿 metrics-server 或者 Prometheus 中的数据,会更有意义,因为很多情况下 Request、Limit 设置都不准确。有时,为了节约成本提高部署密度,Request 甚至会设置为 50m,甚至 10m。

  • 驱逐 Pod 导致应用不稳定

descheduler 通过策略计算出一系列符合要求的 Pod,进行驱逐。好的方面是,descheduler 不会驱逐没有副本控制器的 Pod,不会驱逐带本地存储的 Pod 等,保障在驱逐时,不会导致应用故障。但是使用 client.PolicyV1beta1().Evictions 驱逐 Pod 时,会先删掉 Pod 再重新启动,而不是滚动更新。

在一个短暂的时间内,在集群上可能没有 Pod 就绪,或者因为故障新的 Pod 起不来,服务就会报错,有很多细节参数需要调整。

  • 依赖于 Kubernetes 的调度策略

descheduler 并没有实现调度器,而是依赖于 Kubernetes 的调度器。这也意味着,descheduler 能做的事情只是驱逐 Pod,让 Pod 重新走一遍调度流程。如果节点数量很少,descheduler 可能会频繁的驱逐 Pod。

6. descheduler 有哪些适用场景

descheduler 的视角在于动态,其中包括两个方面:Node 和 Pod。Node 动态的含义在于,Node 的标签、污点、配置、数量等发生变化时。Pod 动态的含义在于,Pod 在 Node 上的分布等。

根据这些动态特征,可以归纳出如下适用场景:

  • 新增了节点
  • 节点重启之后
  • 修改节点拓扑域、污点之后,希望存量的 Pod 也能满足拓扑域、污点
  • Pod 没有均衡分布在不同节点
