    1. Velero 简介

    Velero 是 heptio 团队(被 VMWare 收购)开源的 Kubernetes 集群备份、迁移工具。

    Velero 使用对象存储保存集群资源。默认支持的对象存储有 AWS、Azure、GCP ,兼容 S3 协议,也可以通过插件来扩展到其他平台,比如 Aliyun OSS。

    目前,Velero 不具备版本管理功能,只能进行增量恢复,不会进行删除或覆盖操作。

    2. Velero 工作原理

    Velero 首先会在集群中创建各种 CRD 以及相关的控制器,通过对 CRD 对象的操作完成备份、恢复行为。Velero 的工作原理图如下:

    1. Velero 客户端调用 Kubernetes API 服务器创建 Backup 对象。
    2. BackupController 监听 Backup 对象变化,以执行备份过程。
    3. 备份时,BackupController 通过 API Server 查询相关数据。
    4. 备份后,BackupController 将数据上传到对象存储。

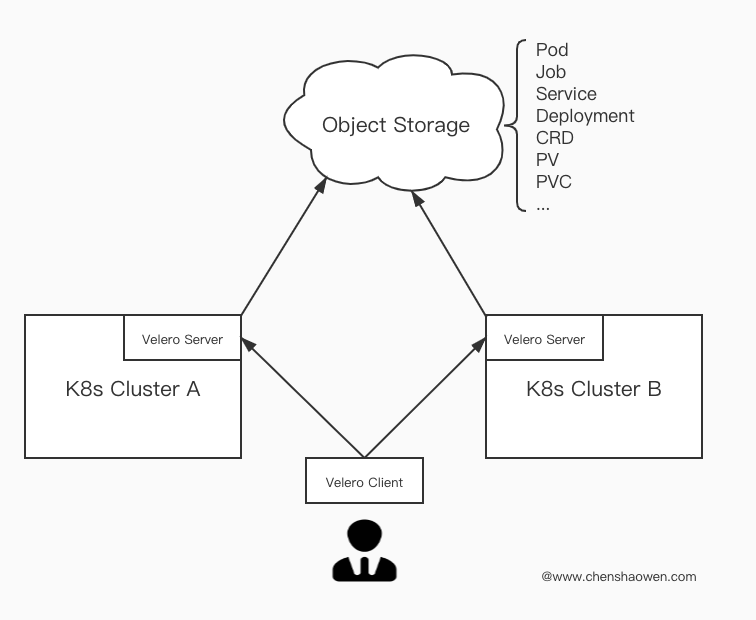

    运维拓扑图如下:

    在所有集群上安装 Velero,运维人员通过 Velero Client 给 Velero Server 发送备份、恢复请求。Velero Server 推拉指定的 Kubernetes 对象的数据。这些数据以 Json 格式压缩存储在对象存储服务中。

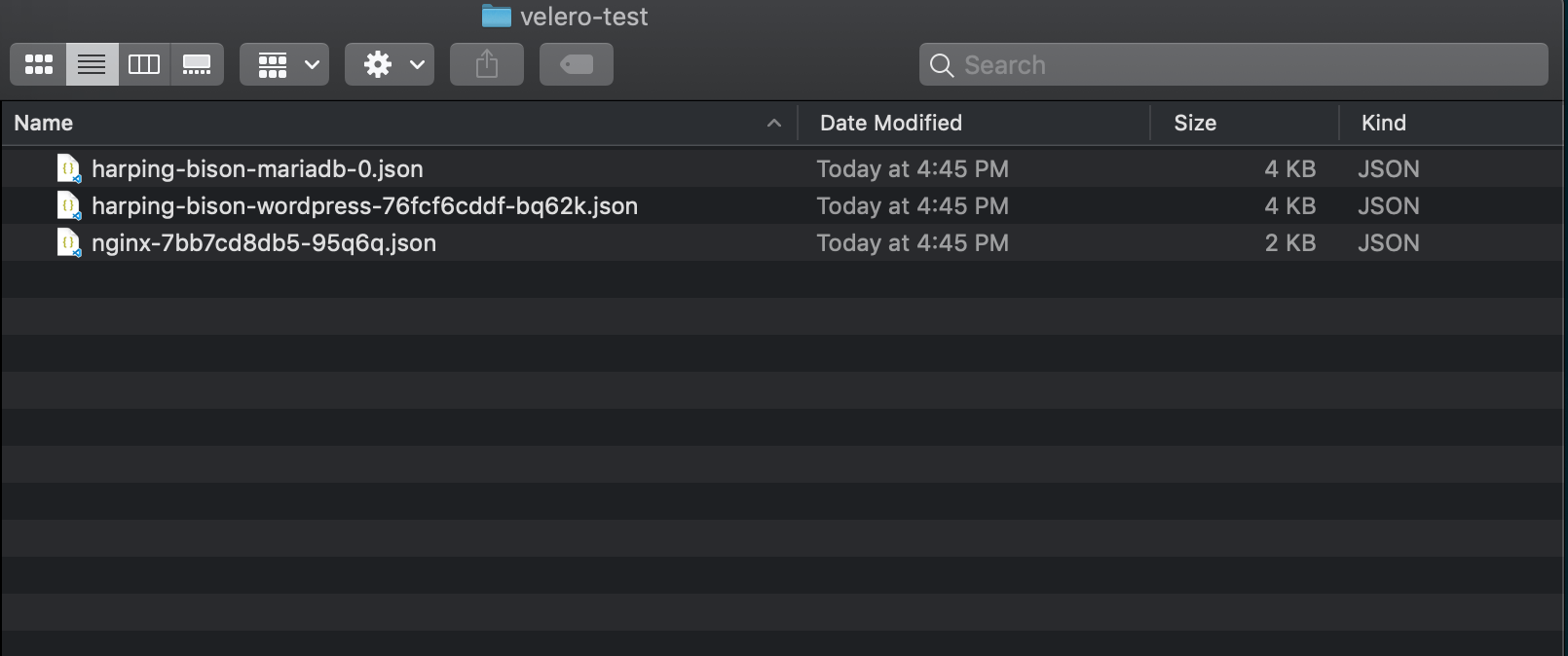

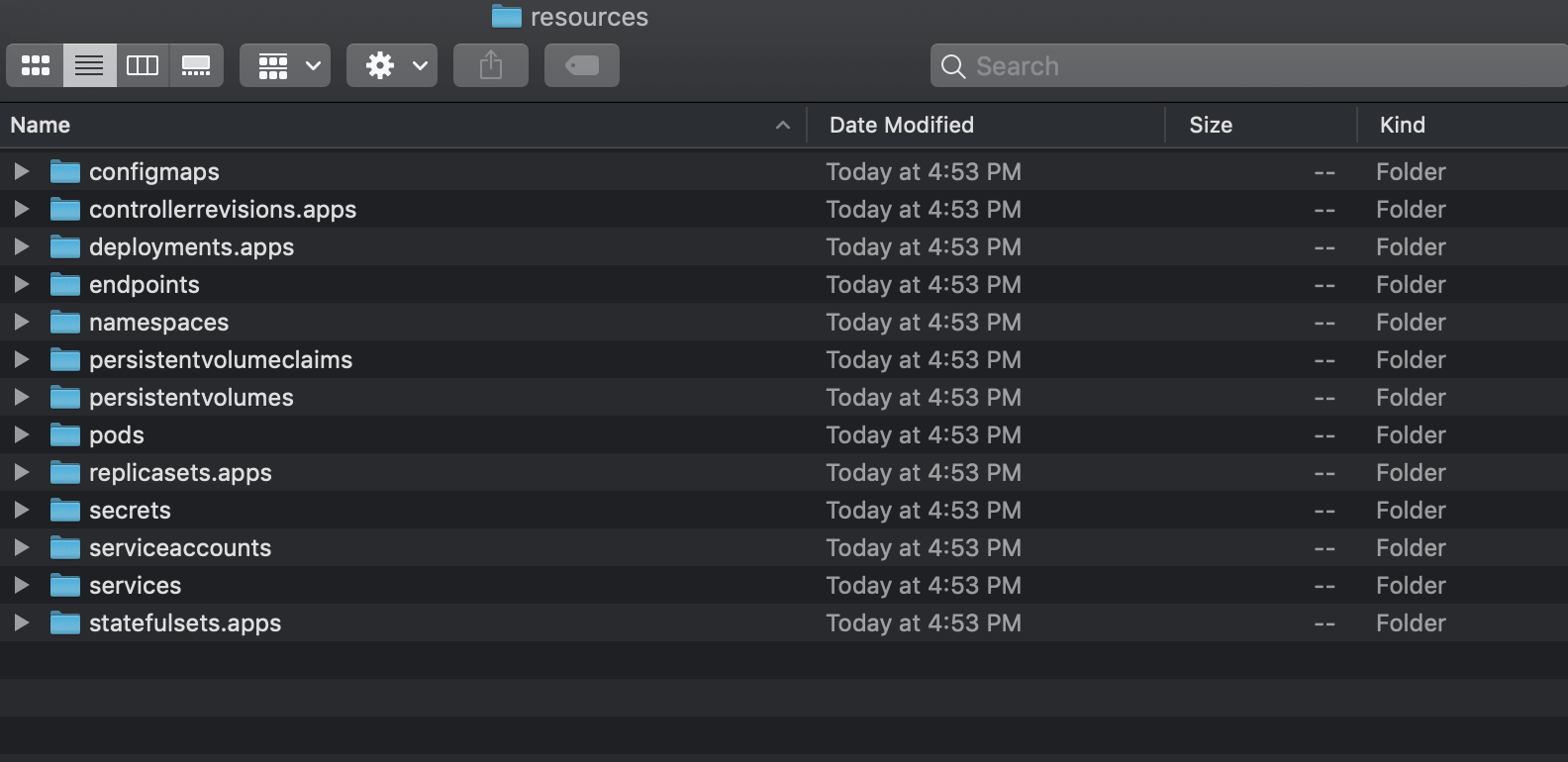

    下图是备份数据的目录结构:

    3. 安装 Velero

    3.1 下载文件

    二进制文件下载地址:Github

    这里以 CentOS 操作系统、Velero 1.1.0 为例:

    下载二进制文件,然后复制到 /user/local/bin 目录下。

    1. 下载压缩包
    wget https://github.com/vmware-tanzu/velero/releases/download/v1.1.0/velero-v1.1.0-linux-amd64.tar.gz
    tar xvf velero-v1.1.0-linux-amd64.tar.gz

    1. 查看目录结构
    cd velero-v1.1.0-linux-amd64
    tree .

    .
    |-- examples
    |   |-- minio
    |   |   `-- 00-minio-deployment.yaml
    |   |-- nginx-app
    |   |   |-- base.yaml
    |   |   |-- README.md
    |   |   `-- with-pv.yaml
    |   `-- README.md
    |-- LICENSE
    `-- velero


    3.2 配置对象存储服务

    考虑到可能没有直接可用的对象存储服务,本文使用 Velero 提供的 minio 搭建一个对象存储服务。如果是公有云服务,这里部署 minio 的步骤可以省略,只需要创建 credentials-velero 文件。

    1. 创建 minio 服务
    • 设置为 NodePort 类型
    sed -i "/type: /s#ClusterIP#NodePort#" examples/minio/00-minio-deployment.yaml

    • 创建 minio 服务
    kubectl apply -f examples/minio/00-minio-deployment.yaml

    • 查看 service 访问端口
    kubectl get svc -n velero

    NAME    TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
    minio   NodePort   10.233.34.181   <none>        9000:31489/TCP   60s


    这里的 {minio_service_ip}:31489 服务将被用于存储 Velero 的备份数据。

    1. 创建 minio 的访问密钥文件 credentials-velero
    cat <<'EOF' > credentials-velero
    [default]
    aws_access_key_id = minio
    aws_secret_access_key = minio123
    EOF

    ls

    credentials-velero  examples  LICENSE  velero


    3.3 安装 Velero 客户端

    拷贝可执行文件 velero

    cp velero /usr/local/bin/


    3.4 安装 Velero 服务端

    执行安装命令

    velero install \
        --image velero/velero:v1.1.0 \
        --provider aws \
        --bucket velero \
        --namespace velero \
        --secret-file ./credentials-velero \
        --velero-pod-cpu-request 200m \
        --velero-pod-mem-request 200Mi \
        --velero-pod-cpu-limit 1000m \
        --velero-pod-mem-limit 1000Mi \
        --use-volume-snapshots=false \
        --use-restic \
        --restic-pod-cpu-request 200m \
        --restic-pod-mem-request 200Mi \
        --restic-pod-cpu-limit 1000m \
        --restic-pod-mem-limit 1000Mi \
        --backup-location-config region=minio,s3ForcePathStyle="true",s3Url=http://{minio_service_ip}:31489


    1.2.0 版本,需要增加 --plugins velero/velero-plugin-for-aws:v1.0.0 参数。

    相关参数在官方文档中有所描述,值得注意的是 use-restic 开启了 PV 备份的支持。

    执行安装命令,会有回显日志。下面继续查看新创建的相关资源:

    kubectl get crd|grep velero

    NAME                                CREATED AT
    backups.velero.io                   2019-12-24T01:39:51Z
    backupstoragelocations.velero.io    2019-12-24T01:39:51Z
    deletebackuprequests.velero.io      2019-12-24T01:39:51Z
    downloadrequests.velero.io          2019-12-24T01:39:51Z
    podvolumebackups.velero.io          2019-12-24T01:39:51Z
    podvolumerestores.velero.io         2019-12-24T01:39:51Z
    resticrepositories.velero.io        2019-12-24T01:39:51Z
    restores.velero.io                  2019-12-24T01:39:51Z
    schedules.velero.io                 2019-12-24T01:39:51Z
    serverstatusrequests.velero.io      2019-12-24T01:39:51Z
    volumesnapshotlocations.velero.io   2019-12-24T01:39:51Z

    kubectl get all -n velero

    NAME                          READY   STATUS      RESTARTS   AGE
    pod/minio-fdd868c5-bl2gl      1/1     Running     0          13h
    pod/minio-setup-sm2jb         0/1     Completed   2          13h
    pod/restic-997lt              1/1     Running     0          4m40s
    pod/restic-kg549              1/1     Running     0          4m40s
    pod/restic-wjxvw              1/1     Running     0          4m40s
    pod/velero-67c9ff9c66-llwqs   1/1     Running     0          4m41s

    NAME            TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
    service/minio   NodePort   10.233.34.181   <none>        9000:31639/TCP   13h

    NAME                    DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
    daemonset.apps/restic   3         3         3       3            3           <none>          4m40s

    NAME                     READY   UP-TO-DATE   AVAILABLE   AGE
    deployment.apps/minio    1/1     1            1           13h
    deployment.apps/velero   1/1     1            1           4m41s

    NAME                                DESIRED   CURRENT   READY   AGE
    replicaset.apps/minio-fdd868c5      1         1         1       13h
    replicaset.apps/velero-67c9ff9c66   1         1         1       4m41s

    NAME                    COMPLETIONS   DURATION   AGE
    job.batch/minio-setup   1/1           23s        13h


    可以看到相关服务已经正常运行,Job 任务正常完成退出,大量 CRD 被创建。

    4. 使用测试

    4.1 备份 - 集群 A

    • 创建没有 PV 的负载
    kubectl create ns velero-test
    kubectl run nginx --image=nginx -n velero-test

    • 创建带有 PV 的负载
    helm install stable/wordpress \
        --namespace velero-test \
        --set service.type=NodePort \
        --set wordpressUsername=admin \
        --set [email protected]


    获取服务端口

    kubectl get svc -n velero-test

    NAME                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
    harping-bison-mariadb     ClusterIP   10.233.17.43    <none>        3306/TCP                     2m36s
    harping-bison-wordpress   NodePort    10.233.15.158   <none>        80:30979/TCP,443:30561/TCP   2m36s


    访问 http://{cluster_a_ip}:30979 , 使用安装时设置的账户密码登录 Wordpress,进行一些简单的操作,比如发表一篇文章,用于验证 PV 的迁移。

    备份 PV 需要使用 restic 。但 restic 不支持 hostPath、需要 Kubernetes v1.10.0 及以上版本、需要对 POD 使用 annotate 提前标记。下面是标记命令模板:

    kubectl -n YOUR_POD_NAMESPACE annotate pod/YOUR_POD_NAME backup.velero.io/backup-volumes=YOUR_VOLUME_NAME_1,YOUR_VOLUME_NAME_2,...


    查找 Wordpress 相关 Pod,这里有两个,下面仅截取了 Volumes 部分:

    kubectl describe pod  -n velero-test

    Name:           harping-bison-mariadb-0
    Volumes:
      data:
        Type:       PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
        ClaimName:  data-harping-bison-mariadb-0
        ReadOnly:   false
      config:
        Type:      ConfigMap (a volume populated by a ConfigMap)
        Name:      harping-bison-mariadb
        Optional:  false
      default-token-t6zvv:
        Type:        Secret (a volume populated by a Secret)
        SecretName:  default-token-t6zvv
        Optional:    false

    Name:           harping-bison-wordpress-76fcf6cddf-bq62k
    Volumes:
      wordpress-data:
        Type:       PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
        ClaimName:  harping-bison-wordpress
        ReadOnly:   false
      default-token-t6zvv:
        Type:        Secret (a volume populated by a Secret)
        SecretName:  default-token-t6zvv
        Optional:    false


    进行标记:

    kubectl -n velero-test annotate pod harping-bison-mariadb-0 backup.velero.io/backup-volumes=data,config
    kubectl -n velero-test annotate pod harping-bison-wordpress-76fcf6cddf-bq62k backup.velero.io/backup-volumes=wordpress-data

    • 创建备份

    备份指定 namespaces

    velero backup create test-1 --include-namespaces velero-test


    备份全部 namespaces

    velero backup create all

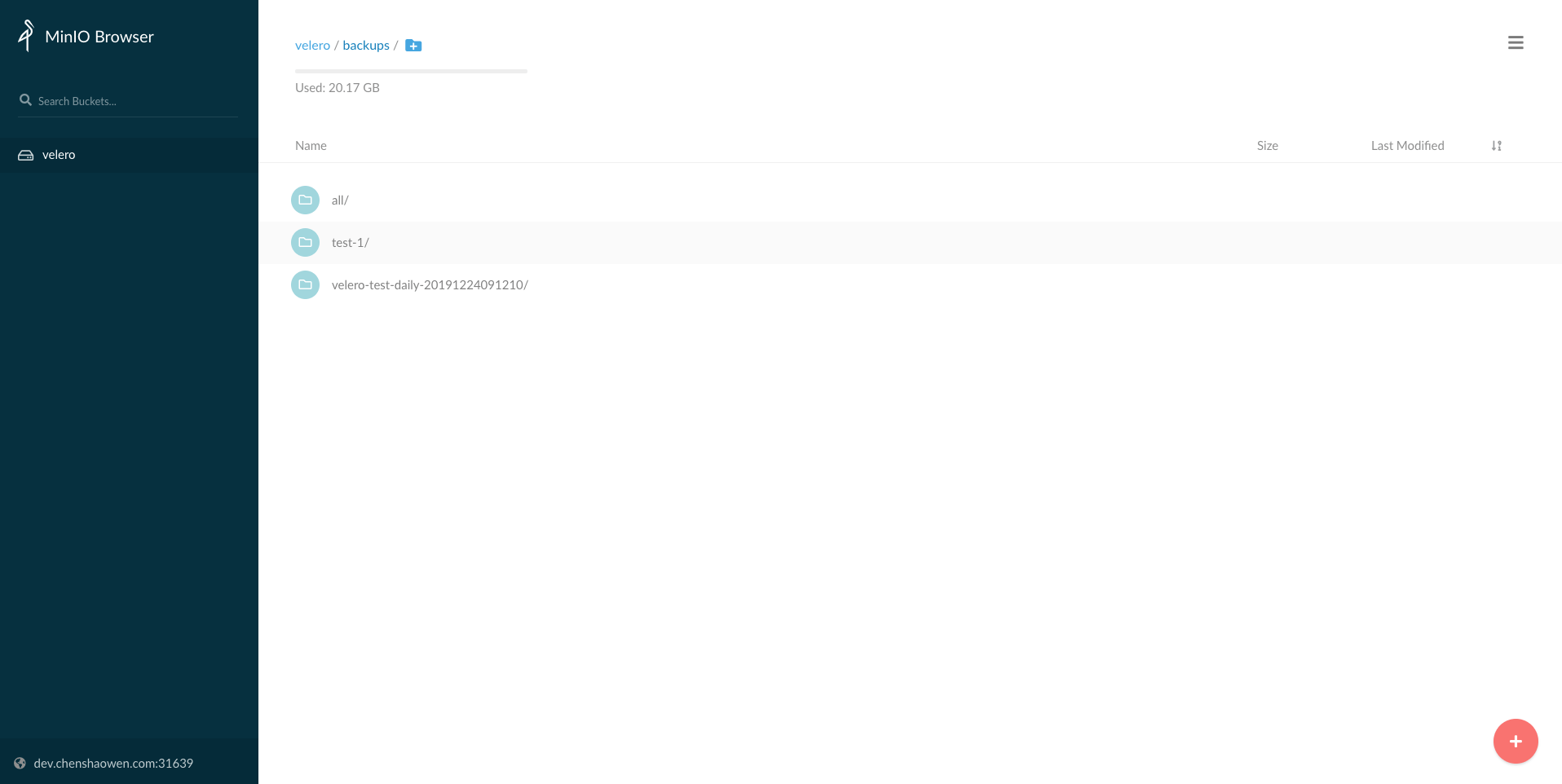

    备份完成之后,可以在 minio 页面查看到相关数据目录,如下图:

    PV 的数据会备份在 bucket 的 restic 目录,上图没有体现。

    • 查看备份
    velero backup get

    NAME     STATUS      CREATED                         EXPIRES   STORAGE LOCATION   SELECTOR
    all      Completed   2019-12-24 16:22:13 +0800 CST   29d       default            <none>
    test-1   Completed   2019-12-24 16:19:49 +0800 CST   29d       default            <none>


    处于 Completed 状态,表示备份已经完成。还可以通过 velero backup describe test-1 --details 命令,查看详细的备份数据清单。

    Resource List:
      apps/v1/ControllerRevision:
        - velero-test/harping-bison-mariadb-8bb76d5
      apps/v1/Deployment:
        - velero-test/harping-bison-wordpress
        - velero-test/nginx
      apps/v1/ReplicaSet:
        - velero-test/harping-bison-wordpress-76fcf6cddf
        - velero-test/nginx-7bb7cd8db5
      apps/v1/StatefulSet:
        - velero-test/harping-bison-mariadb
      v1/ConfigMap:
        - velero-test/harping-bison-mariadb
        - velero-test/harping-bison-mariadb-tests
      v1/Endpoints:
        - velero-test/harping-bison-mariadb
        - velero-test/harping-bison-wordpress
      v1/Namespace:
        - velero-test
      v1/PersistentVolume:
        - pvc-04be4971-5afc-4310-bc78-6f3f206d3f71
        - pvc-997763be-956f-4814-81f0-0f9373731694
        - pvc-a893e92b-32da-41c3-9059-abe6a043a864
        - pvc-dc9124b8-f6f6-4e6c-a31a-b279b802e313
      v1/PersistentVolumeClaim:
        - velero-test/data-deadly-gnat-mariadb-0
        - velero-test/data-harping-bison-mariadb-0
        - velero-test/data-wordpress-mariadb-0
        - velero-test/harping-bison-wordpress
      v1/Pod:
        - velero-test/harping-bison-mariadb-0
        - velero-test/harping-bison-wordpress-76fcf6cddf-bq62k
        - velero-test/nginx-7bb7cd8db5-95q6q
      v1/Secret:
        - velero-test/default-token-t6zvv
        - velero-test/harping-bison-mariadb
        - velero-test/harping-bison-wordpress
        - velero-test/istio.default
      v1/Service:
        - velero-test/harping-bison-mariadb
        - velero-test/harping-bison-wordpress
      v1/ServiceAccount:
        - velero-test/default

    Persistent Volumes: <none included>

    Restic Backups:
      Completed:
        velero-test/harping-bison-mariadb-0: config, data
        velero-test/harping-bison-wordpress-76fcf6cddf-bq62k: wordpress-data


    4.2 恢复 - 集群 B

    • 恢复备份
    velero restore create --from-backup test-1

    • 查看恢复
    velero restore get

    NAME                            BACKUP           STATUS            WARNINGS   ERRORS   CREATED                         SELECTOR
    test-1-20191224162109           test-1           Completed         0          0        2019-12-24 16:21:09 +0800 CST   <none>

    • 查看恢复日志、描述
    velero restore logs test-1-20191224162109
    velero restore describe test-1-20191224162109

    • 查看恢复的 Pod
    kubectl get pod -n velero-test

    NAME                                       READY   STATUS    RESTARTS   AGE
    harping-bison-mariadb-0                    1/1     Running   0          4m50s
    harping-bison-wordpress-76fcf6cddf-bq62k   1/1     Running   0          4m50s
    nginx-7bb7cd8db5-95q6q                     1/1     Running   0          4m50s

    • 验证 PV 恢复
    kubectl get svc -n velero-test

    NAME                      TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
    harping-bison-mariadb     ClusterIP   10.233.51.16   <none>        3306/TCP                     23m
    harping-bison-wordpress   NodePort    10.233.27.43   <none>        80:31193/TCP,443:31828/TCP   23m


    打开 http://{cluster_b_ip}:31193 ,可以看到修改之后的 Wordpress 页面,即验证 PV 数据恢复正常。

    5. 定时备份

    Velero 支持 cron 表达式,进行定时备份。

    velero schedule create velero-test-daily --schedule="0 1 * * *" --include-namespaces velero-test
