镜像管理工具 -- Harbor

 ·  ☕ 3 分钟

1. 搭建 Harbor 的要求

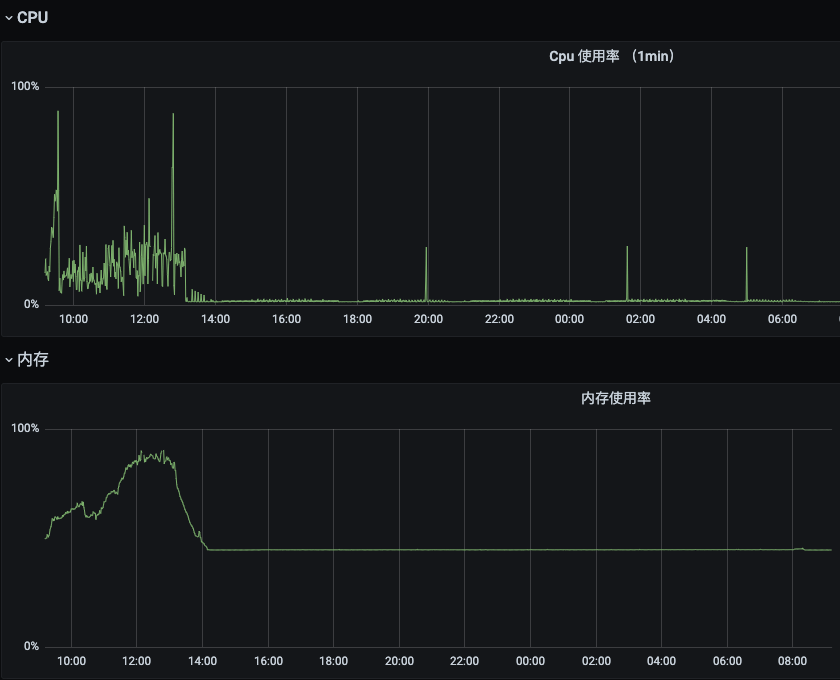

Harbor 硬件要求:

  • CPU,最少 2 核,4 核更好
  • Mem,最少 4 GB,8 GB 更好
  • Disk,最少 40 GB,160 GB 更好

Docker 版本要求:

  • 17.06.0 以上

在 Kubernetes 上搭建 Harbor ,可以参考文档,使用 Helm 搭建 harbor

2. Harbor 提供的功能

Harbor 是在 Docker Registry 的基础之上,进行了企业级扩展。Harbor 提供的功能包括:

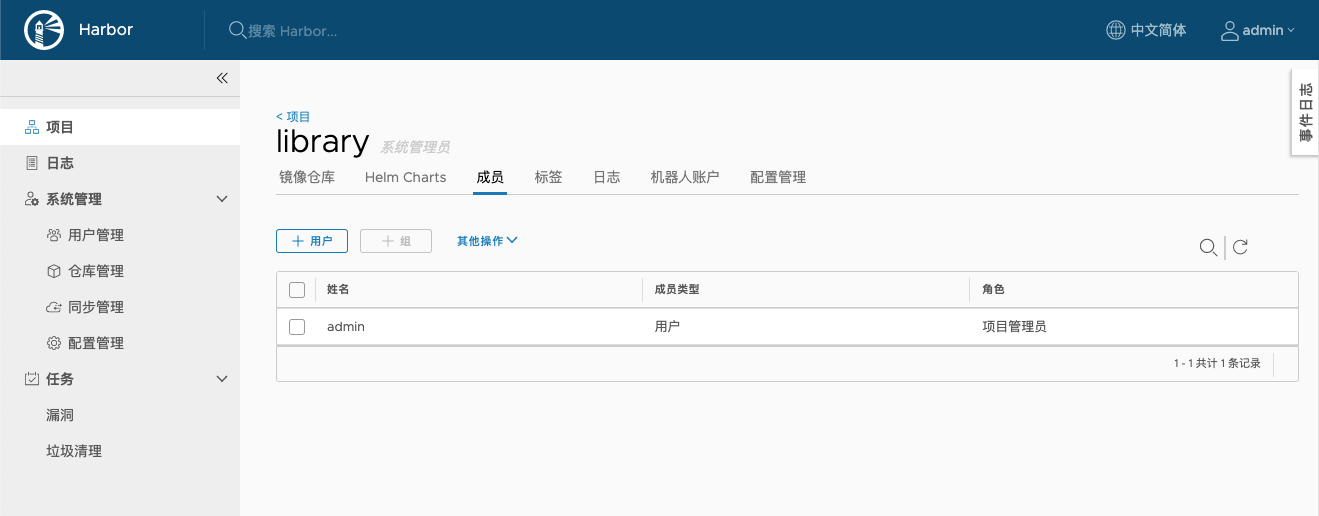

  • 基于角色的权限控制

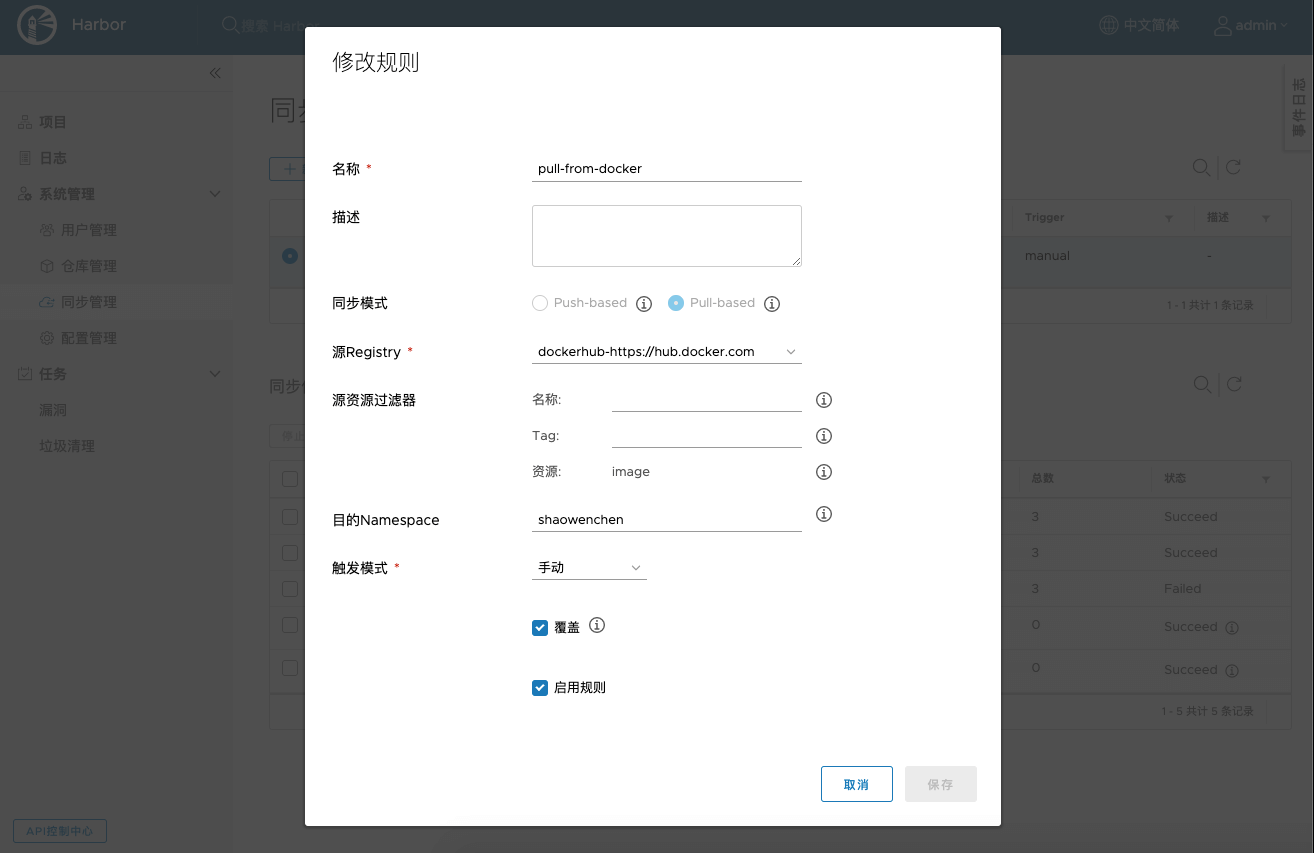

  • 基于策略的镜像复制

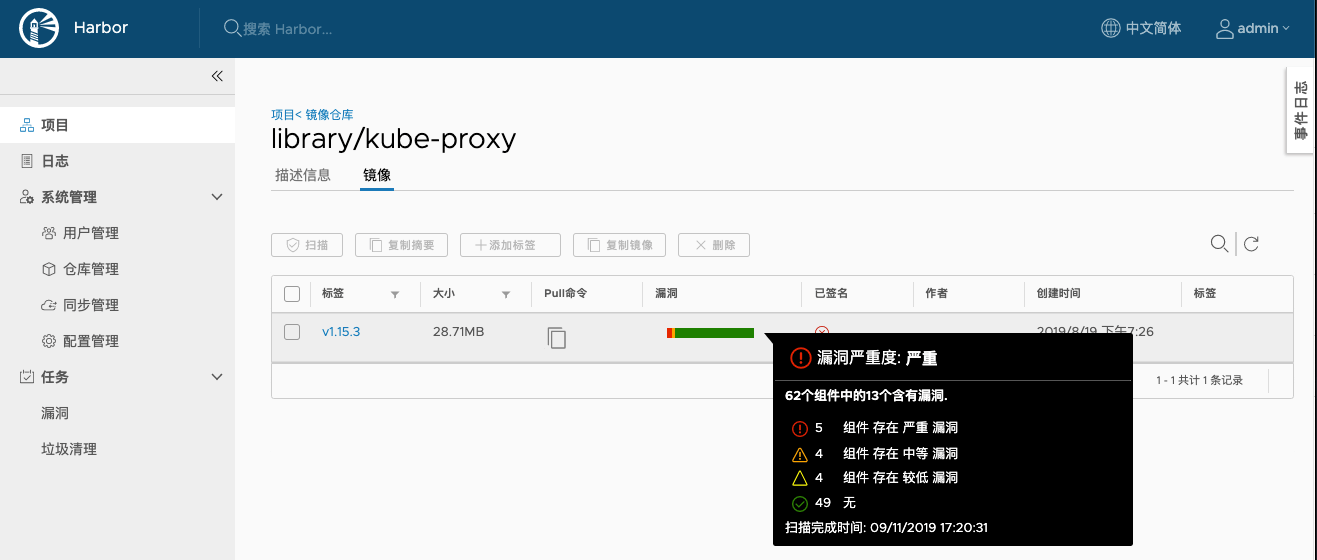

  • 漏洞扫描

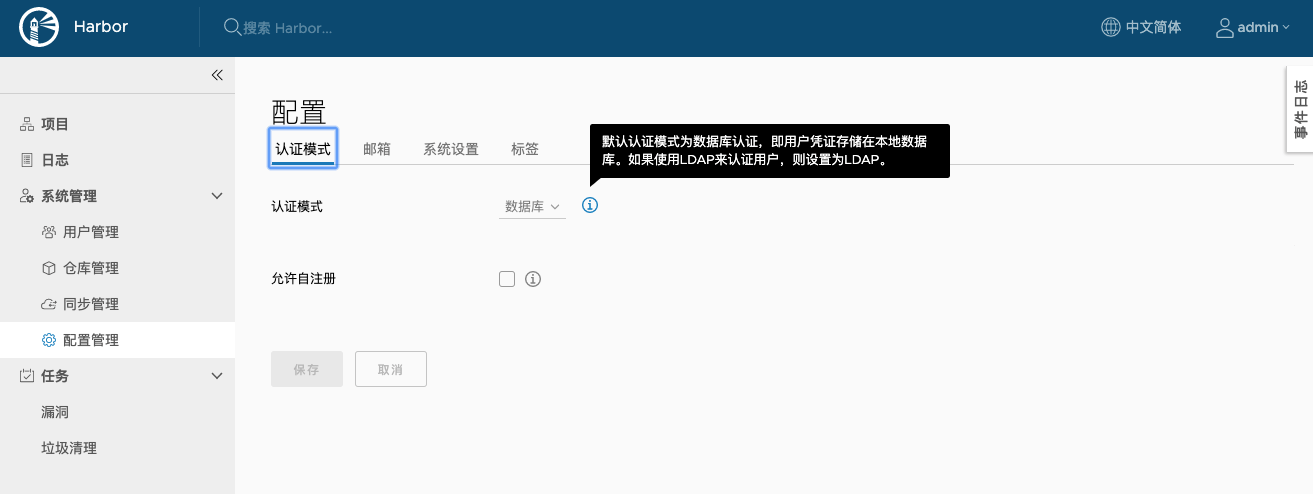

  • LDAP 认证

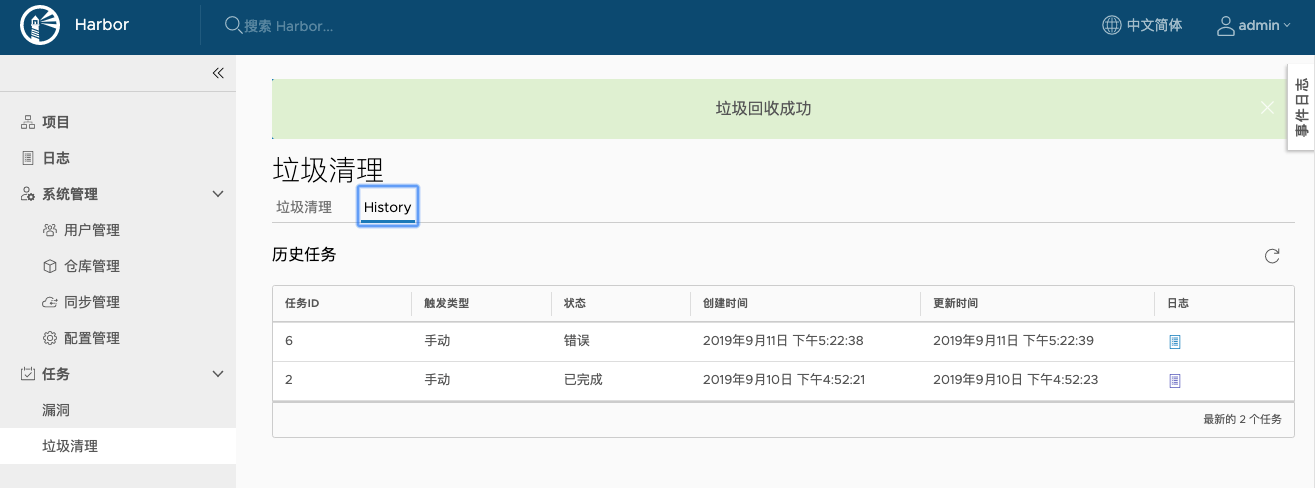

  • 镜像垃圾清理

  • Notary 镜像签名

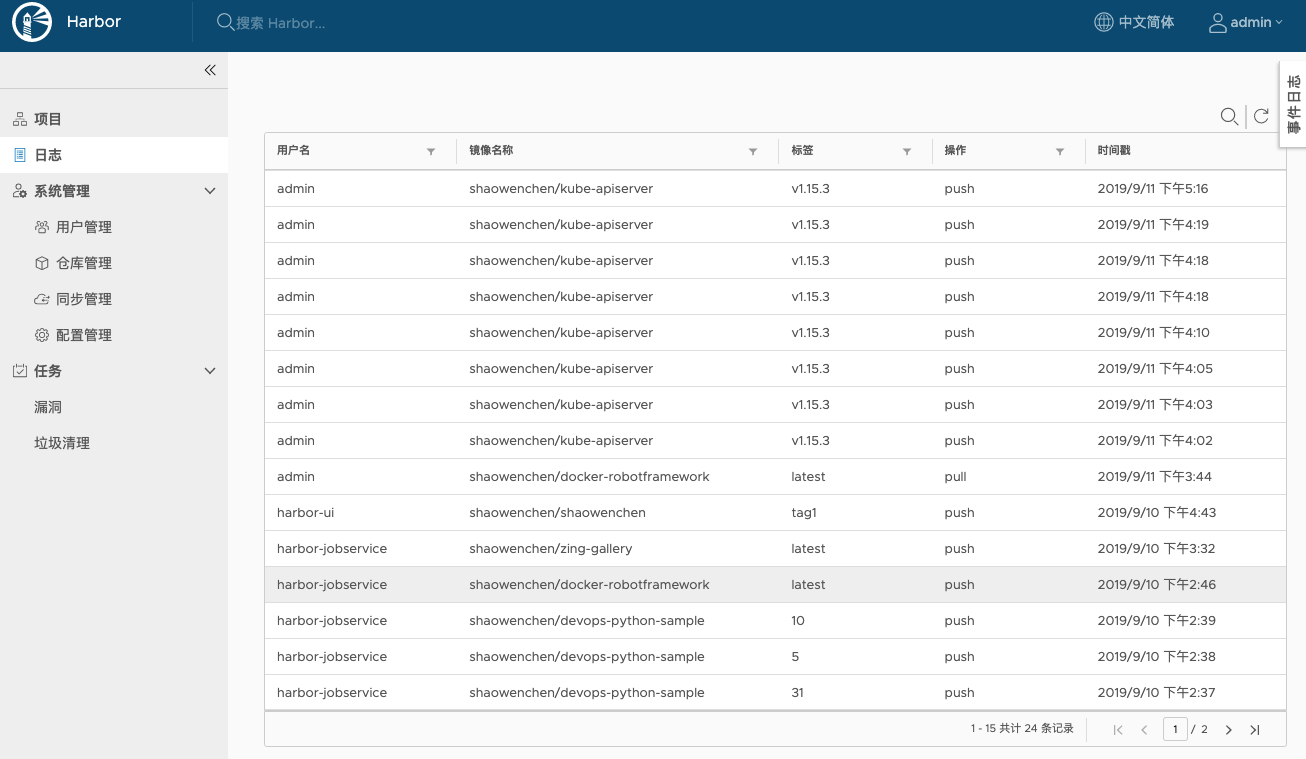

  • 操作日志

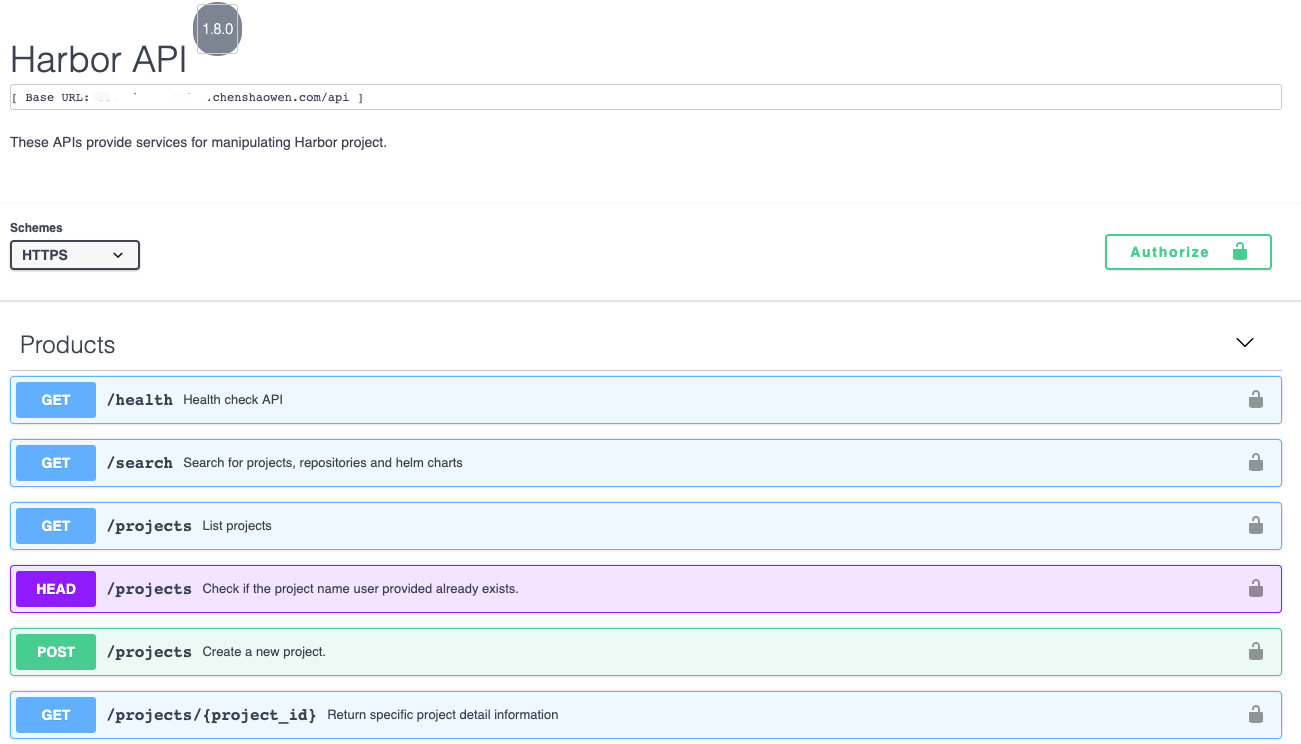

  • RESTful API

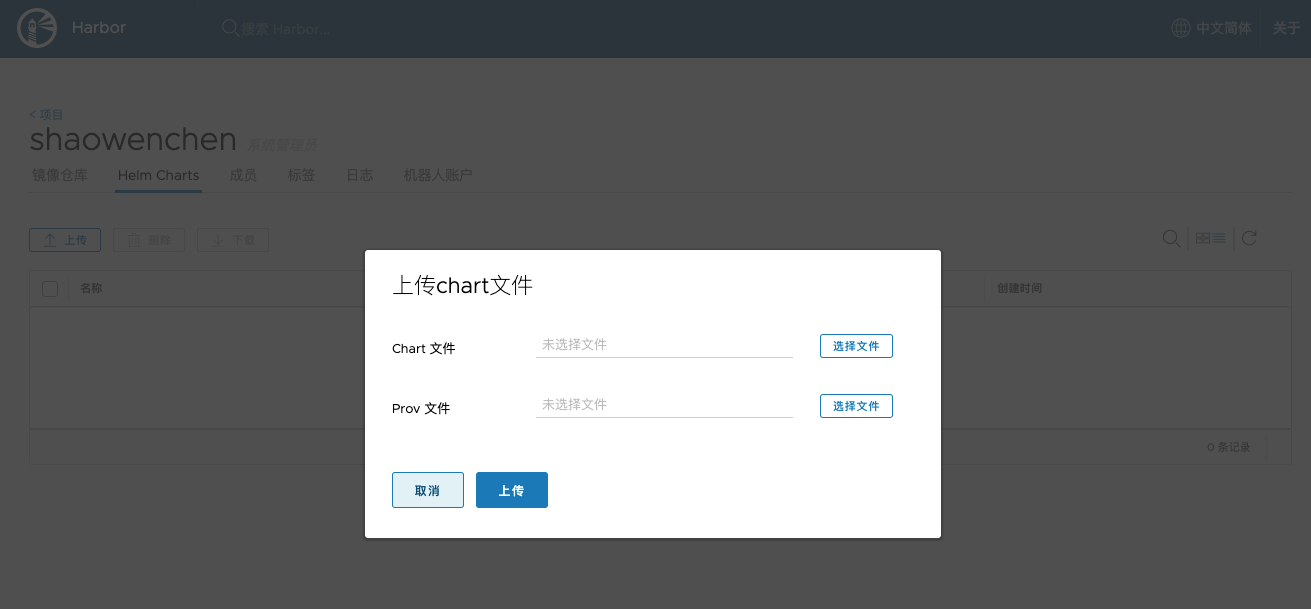

  • Chart 包的管理

3. Harbor 集成的组件

3.1 Clair

Clair 是 CoreOS 开源的镜像漏洞扫描工具。

Clair 的原理是,首先对镜像进行特征的提取,再将这些特征匹配 CVE 漏洞库。Clair 是以静态的方式,按照镜像 layer 层级,进行扫描的。

3.2 Notray

在构建镜像时,通常会基于一些基础镜像,添加符合应用场景的镜像层,得到新的镜像。为了防止在构建过程中,非法植入恶意镜像层,便有了内容信任(Content Trust)机制,用以保证镜像层来源可信。

Notary 是一套镜像的签名工具, 用来保证镜像层在 pull、push、transfer 过程中的一致性和完整性。避免中间人攻击,阻止非法的镜像更新和运行。

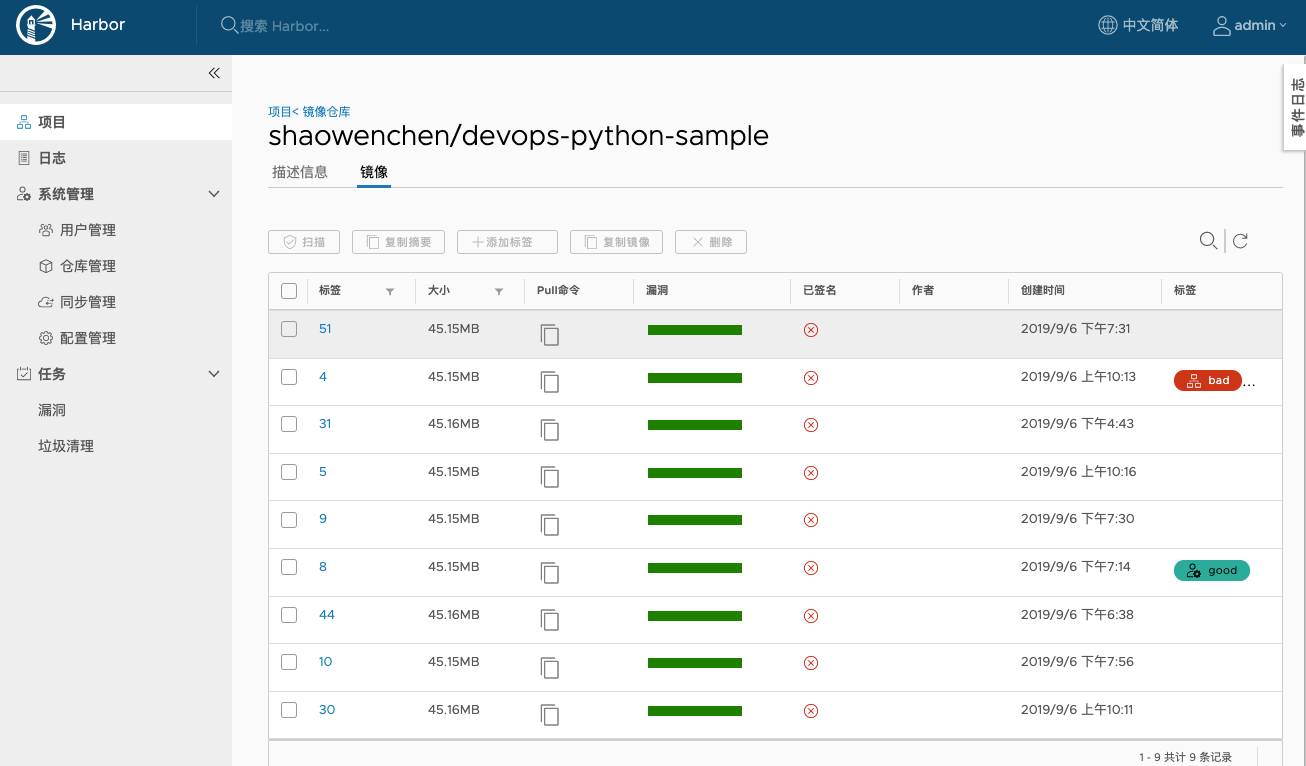

镜像层的创建者可以对镜像层做数字签名,生成摘要,保存在 Notary 服务中。开启 Content Trust 机制之后,未签名的镜像无法被拉取。

通过设置环境变量,可以开启 Content Trust 机制:

export DOCKER_CONTENT_TRUST=1
export DOCKER_CONTENT_TRUST_SERVER=https://notary.harbor.chenshaowen.com

推、拉镜像时,要求镜像层有签名:

1
2
3
docker pull core.harbor.chenshaowen.com/shaowenchen/devops-python-sample:31

Error: remote trust data does not exist for core.harbor.chenshaowen.com/shaowenchen/devops-python-sample: core.harbor.chenshaowen.com does not have trust data for core.harbor.chenshaowen.com/shaowenchen/devops-python-sample
1
2
3
4
5
6
7
8
docker push core.harbor.chenshaowen.com/shaowenchen/kube-apiserver:v1.15.3

The push refers to repository [core.harbor.chenshaowen.com/shaowenchen/kube-apiserver]
9b49e894f11a: Layer already exists
fe9a8b4f1dcc: Layer already exists
v1.15.3: digest: sha256:a21bcbcd23f7dbc6a331583645b56e639ec256cc6e2283a647ddd86505a4783e size: 741
Signing and pushing trust metadata
Enter passphrase for root key with ID dc948ea:

3.3 Docker Registry

Docker Registry 是 Docker 官方提供的镜像存储组件。

registry v2 拥有断点续传、镜像多层并发拉取等功能。

当 pull 一个镜像时,先进行认证,获取到 token 并授权通过,然后获取镜像的 manifest 文件,进行 signature 校验。校验完成之后,依据 manifest 包含的信息,拉取各层。拉取完成后,也需要先在本地进行校验。

当 push 一个镜像时,先将镜像各层并发推送至 registry ,推送完成后,再将镜像的 manifest 推至 registry。

在 registry 的存储目录下,能够找到两个文件夹:一个是 blobs,用于存储层级文件;另外一个是 repositories,以索引的方式保存了 registry 中镜像的元数据。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
tree -L 6
.
`-- docker
    `-- registry
        `-- v2
            |-- blobs
            |   `-- sha256
                   ...
            |       `-- ff
            `-- repositories
                |-- library
                |   `-- kube-proxy
                `-- shaowenchen
                    |-- devops-python-sample
                    |-- docker-robotframework
                    `-- zing-gallery

4. Kubernetes 中的 Harbor

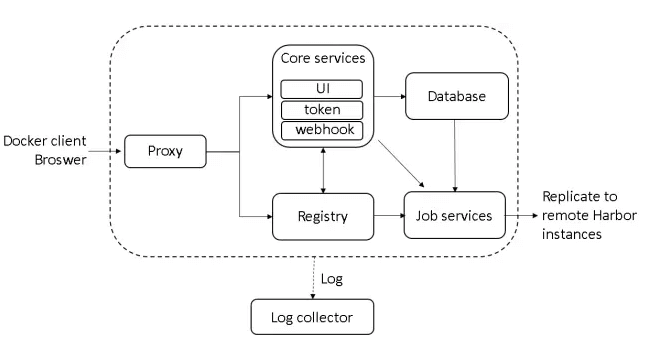

上面是 Harbor 的架构图。下面根据 Kubernetes 中运行的 Pod 了解一下 Harbor 中的相关模块:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
kubectl get pod -n harbor

NAME                                           READY   STATUS    RESTARTS   AGE
harbor-harbor-chartmuseum-6b94bdff69-2n885     1/1     Running   2          96m
harbor-harbor-clair-5bd8f76d9c-crjqj           1/1     Running   6          96m
harbor-harbor-core-599747cd9b-vbhv5            1/1     Running   7          96m
harbor-harbor-database-0                       1/1     Running   2          96m
harbor-harbor-jobservice-54686b9f7-dpvms       1/1     Running   8          96m
harbor-harbor-notary-server-85b5587c5-tkntx    1/1     Running   1          96m
harbor-harbor-notary-signer-7b67669b7f-q2qkl   1/1     Running   2          96m
harbor-harbor-portal-64cff84747-tbmdp          1/1     Running   2          96m
harbor-harbor-redis-0                          1/1     Running   2          96m
harbor-harbor-registry-555c545d5b-gmzg5        2/2     Running   3          96m
  • chartmuseum, chart 存储,在挂载的 PV 中可以看到以文件目录形式存储的 chart 包。
  • clair,用于镜像安全扫描
  • core,核心功能控制
  • database,用于存储 projects、users、roles、images 等元数据。

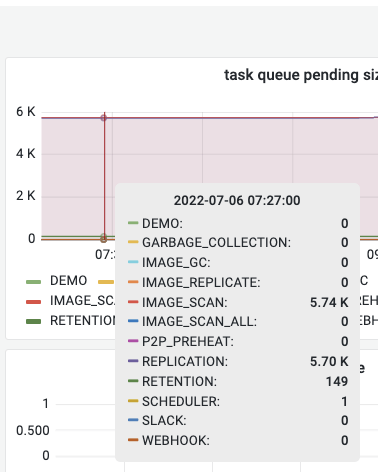

  • jobservice,执行定时任务,提供 API 供外部提交任务及查询执行结果。
  • notary-server、notary-signer,实现 Docker Content Trust ,镜像签名。
  • portal,UI 页面入口
  • redis,缓存
  • registry,Docker 的原生 registry 组件

5. HA 方案

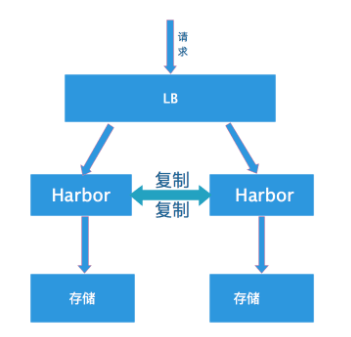

  • 多主复制

通过一个 LB ,将请求导向多个 Harbor 实例上。这种方式不能保证数据的一致性,在生产环境常会遇到问题。

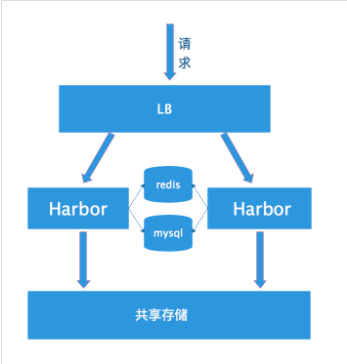

  • 多实例,共享存储

同样是,通过一个 LB ,将请求导向多个 Harbor 实例。但是全部实例共享存储,只需要存储是高可用,那么整个 Harbor 集群也就高可用了。
